[christianw.]

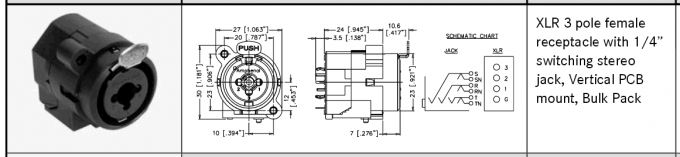

Gesucht wird eine XLR-Buchse mit 1/4" Stereo-Klinke in Kombination

Im Angebot sind:

http://www.mouser.com/ds/2/18/154_acseri...760857.pdf

Nur, welche nehme ich?

Braucht man einen geschalteten Massekontakt?

Je eine Buchse soll funktioren für Stereo (L/R) sowie Symmetrisch.

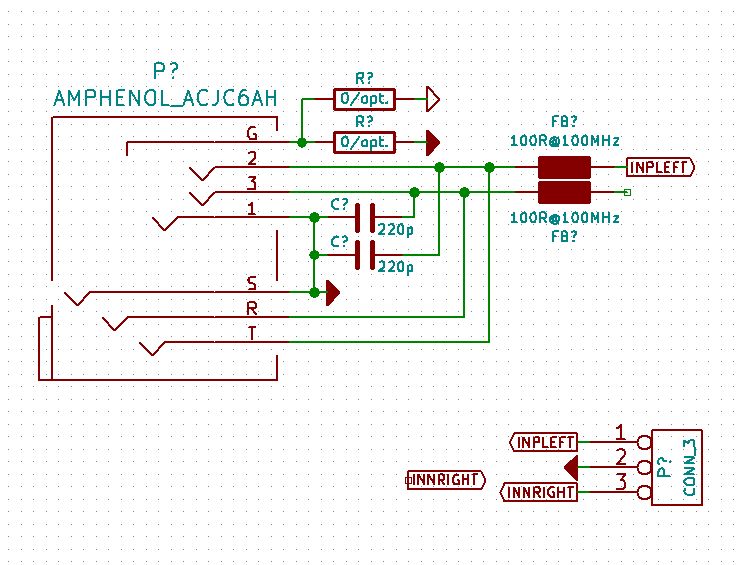

So:



Oder so:



G dann mit 100R||100p an Pin 1?

Bei den Zeichnugen auf Seite 8, ist das von oben (Draufsicht), oder von unten (PCB)?

[christianw.]

Wie ist denn das "Pin 1 Problem" sinnvoll zu behandeln?

[voltwide]

Den Gnd-Kontakt könnte man z.B. dazu verwenden, den Verstärker zu muten, wenn kein Stecker drin steckt.
Soll das ein "plate-amp" werden, also so ein Einbausatz für die Aktivbox?

[christianw.]

Ja, als Vorsatz für den Verstärker.

[christianw.]

Hmm, also das mit G und GN zum muten des Eingangs geht mir noch nicht in den Kopf. Auch die Verschaltung mit der Klinke nicht so recht. Klinke allein mit GND ist klar, aber die Kombination. Hmm.

(Okay, ich könnte ~RESET an G und GN anschliessen.. )

[christianw.]

Ist das okay so?



[alfsch]

ich versteh nicht ganz :XLR ist symm. + GND , Klinke ist 1-pol + und GND ; wo ist der in+ / in- ? und wie schltest das um, wenn ne Klinke kommt? (dazu sind die switches)
oder anders: stereo-Klinke in XLR (mono) is irgendwie sinnfrei...was solls denn werden ? sag doch das erstmal.

btw
Thomann hat auch somzeugs
https://www.thomann.de/de/neutrik_ncj6fi...l_266119_1

[christianw.]

Na wenn eine Klinke steckt, kann kein XLR stecken. Die Switsches bringen mich da nicht weiter.

Die Buchse soll funktionieren für

Symmetrisch
Unsymmetrisch

Aber nicht beides gleichzeitig, weil die AFE entweder nur entweder Symmetrisch oder Unsymmetrisch kann.



---

Bei unsymmetrischer Nutzung kann man den RFI-Snubber und C2/C3/R3 weglassen, die Ferrites mit 0R ersetzen.

Brauch ich jetzt noch "Ground-Lift" mit Schalter?

[alfsch]

lift? wozu? du willst doch keine Trennung der Masse - oder? (macht man, wenn zb mehrere Geräte mit Netzanschluss/Erde verbunden werden, um Brummschleifen über Erde zu vermeiden) hier hast aber keine , denke ich.
+
die masse des XLR kommt fix auf chassis ground (der irgendwo ja auch mit signal ground verbunden ist)
+
die masse vom Klinken-in auf signal ground (der is ja typisch asym. , daher ist sein ground ...signal.)
so etwa..


[christianw.]

Für Symm brauch ich doch keine Masse. (Nur für den Schirm) Und ja, wenn Amp per Netzteil und Zuspieler per Netzteil, kann durchaus eine Schleife auftreten.

---

S und Pin 1 sind eins, es kann also auch symmetrisch per Klinke zugeführt werden. Die Erdung des Steckers ist auch eine kann-aber-nicht-muss Sache, manche sagen ja, andere nein, weil man sich Störungen reinholen kann. Darum die 0R Bestückung.

[christianw.]

Ich beziehe mich auf:

http://www.rane.com/note110.html

[christianw.]

4€ fürn Schalter. o.O

http://www.mouser.de/search/ProductDetai...012S3S2W40

0.80€ aus .CN:

http://www.ebay.com/itm/5pcs-Red-On-On-M...2239808487

[christianw.]

Stecke wie wolle..



Ein Set (Poti, 3.5mm, Cinch) ist durchverbunden, somit 2 Sets für 4xSE Betrieb. Alternativ kann bei nur Stereo auch der andere Platz der Cinch genutzt werden, wenn es optisch/räumlich besser gefällt.

Ground-Lift muss natürlich nur einmal bestückt werden.

[christianw.]

Bunte Bilder müssen her.



[voltwide]

alles THT? Die gestackten cinch-Buchsen sehen ja interessant aus.

[christianw.]

SMD Bauteile auf der Unterseite.

[alfsch]

wei haste das schöne Bildchen gemacht ??

[christianw.]

KiCAD + Blender. Die Modelle der Cinch-Buchen waren vor einem halben Jahr bei Switchcraft noch nicht verfügbar.

[alfsch]

cool..
+ bei Thomann gefunden:
https://www.thomann.de/de/neutrik_ncj_6_...GwodO5IORQ


für 1,15 !
