22.08.2017, 07:00 AM
(Dieser Beitrag wurde zuletzt bearbeitet: 22.08.2017, 07:01 AM von voltwide.)
(22.08.2017, 02:26 AM)christianw. schrieb: Mit symm. Versorgung des AFE sollte das Problem weniger dominat sein, nicht?
Bei den TPA3128 Boards habe ich hier ca. 1000ms Mute Zeit beim Einschalten.
Ja
sollte reichen
(22.08.2017, 02:26 AM)christianw. schrieb: Mit symm. Versorgung des AFE sollte das Problem weniger dominat sein, nicht?
Bei den TPA3128 Boards habe ich hier ca. 1000ms Mute Zeit beim Einschalten.
Ja
sollte reichen
...mit der Lizenz zum Löten!
Member
Beiträge: 10.599
Themen: 355
Registriert: Jul 2012
28.08.2017, 12:50 PM
(Dieser Beitrag wurde zuletzt bearbeitet: 28.08.2017, 12:58 PM von christianw..)
Hmm, die Vishay Spulen sind auch nicht so der Knaller, allerdings ist mir nicht klar, was da bei 10R passiert, ich habe die Messung mehrmals wiederholt.
Mit 26dB Gain an 10R bei 24V erreiche ich für 1kHz und 10dBV:
k1/k2: 87dB
k1/k3: 79dB
Mit 20dBV wie in:
https://stromrichter.org/showthread.php?...#pid310563
ergibt sich:
k1/k2: 67dB
k1/k3: 64dB
Abweichung zu Voltis Messung bei 36dB ~3dB.
Naja, ..
Die Ergebnisse mit Notebook gemessen sollten etwas besser werden.
Nachtrag: Chip läuft bei 600kHz mit 1SPW und hat BS-Snubber.
Member
Beiträge: 15.902
Themen: 70
Registriert: Jul 2009
Meinst Du mit 26dB einen Pegel von 26dBV? Das wären ja immerhin schon 20Veff.
Vollbrücke und 24V-Versorgung: Da wärst Du ja schon nahe dem clipping.
...mit der Lizenz zum Löten!
Member
Beiträge: 10.599
Themen: 355
Registriert: Jul 2012
Ich meine den eingestellten (TPA internen) Gain mit 26dB.
Die angegebenen Werte gelten für 10dBV und 20dBV am Lastwiderstand.
Member
Beiträge: 15.902
Themen: 70
Registriert: Jul 2009
28.08.2017, 04:04 PM
(Dieser Beitrag wurde zuletzt bearbeitet: 28.08.2017, 04:05 PM von voltwide.)
Die verzerrungsmildernde Wirkung des PFFB entfaltet sich allerdings erst bei max eingestellter Verstärkung des TPA.
Ich dachte das wäre klar.
...mit der Lizenz zum Löten!
Member
Beiträge: 10.599
Themen: 355
Registriert: Jul 2012
Der Amp hat gar kein PFFB. Ich dachte das wäre klar.
Member
Beiträge: 15.902
Themen: 70
Registriert: Jul 2009
Nö, war es nicht.
...mit der Lizenz zum Löten!
Member
Beiträge: 10.599
Themen: 355
Registriert: Jul 2012
28.08.2017, 05:19 PM
(Dieser Beitrag wurde zuletzt bearbeitet: 28.08.2017, 05:20 PM von christianw..)
Member
Beiträge: 15.902
Themen: 70
Registriert: Jul 2009
di-da, di-da-dit!
...mit der Lizenz zum Löten!
Member
Beiträge: 10.599
Themen: 355
Registriert: Jul 2012

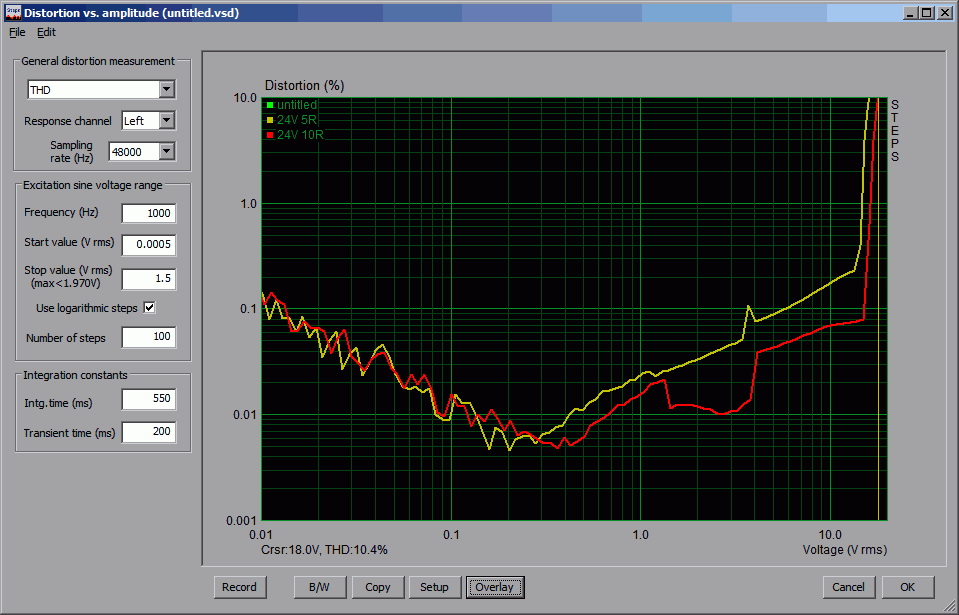

Hast du eine Theorie zum Einbruch in der roten Kurve?
Member
Beiträge: 15.902
Themen: 70
Registriert: Jul 2009
Keine passende Theorie. Es scheint ja irgendwie mit dem Laststrom zusammen zu hängen.
Der Einbruch der Verzerrungen ist bei 10R, bei 5R sind die Verzerrungen höher.
Ich würde jetzt mal mit der Lastimpedanz raufgehen und schaun ober der Einbruch dann noch breiter oder tiefer wird.
...mit der Lizenz zum Löten!
Member
Beiträge: 15.902
Themen: 70
Registriert: Jul 2009
Habe jetzt eins meiner TPA3118-pcbs bestückt mit dem TPA3128, o.AFE, o.Snubber.
G=26dB (R1=22k, R2=100k).
Konfiguriert als 2xBTL, rechter Kanal mit 6u8H von Ferrocore, linker Kanal mit 7u0H von Würth.
Mal sehn, wie das mißt...
...mit der Lizenz zum Löten!
Member
Beiträge: 15.902
Themen: 70
Registriert: Jul 2009
29.08.2017, 01:11 AM
(Dieser Beitrag wurde zuletzt bearbeitet: 29.08.2017, 01:18 AM von voltwide.)

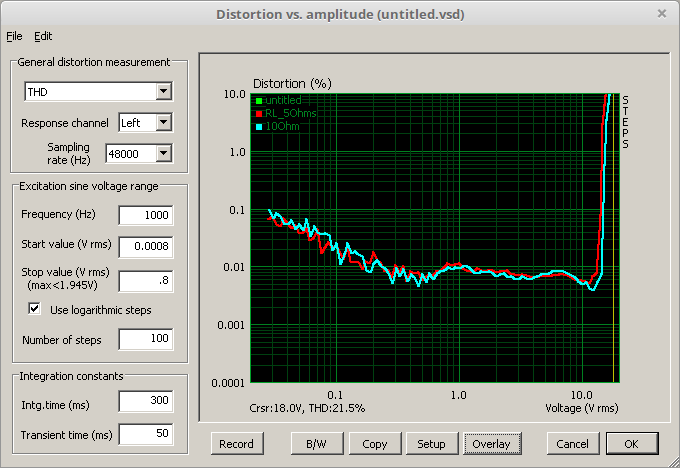

Die erste Messung am TPA3128 mit STEPS:
rechter Kanal, 24V Betriebsspannung, 26dB Verstärkung, 1khz, Ansteuerung mit symm Signal von der Soundkarte.
Das sieht hier um einiges besser aus als bei Dir.
Kaum ein Unterschied zwischen 5 und 10 Ohm Last.
Nun habe ich hier allerdings die fetten Drosseln von Ferrocore, die den Würth-Klötzen ziemlich nahe kommen.
Das wäre soweit mit meinen Messungen am TPA3118 durchaus vergleichbar.
...mit der Lizenz zum Löten!
Member
Beiträge: 10.599
Themen: 355
Registriert: Jul 2012
Ist das BD oder 1SPW/Hybrid?
Member
Beiträge: 10.599
Themen: 355
Registriert: Jul 2012
Ich habe mal auf BD-Mode umgestellt, da gibt es keinen Knick/Wanne mehr. Die vermeintlich schlechte Performanz der Drosseln bleibt.
Member
Beiträge: 15.902
Themen: 70
Registriert: Jul 2009
29.08.2017, 09:41 AM
(Dieser Beitrag wurde zuletzt bearbeitet: 29.08.2017, 09:44 AM von voltwide.)
(29.08.2017, 09:03 AM)christianw. schrieb: Ist das BD oder 1SPW/Hybrid?
Pin1=low: ultra low idle loss mode
AIM=0: 400kHz PWM
...mit der Lizenz zum Löten!
Member
Beiträge: 10.599
Themen: 355
Registriert: Jul 2012
Merkwürdig.
Kannst du mal bitte eine Vergleichsmessung machen zwischen deiner und meiner Integrationtime:
300ms / 50ms
550ms / 200ms
Member
Beiträge: 15.902
Themen: 70
Registriert: Jul 2009
Dies ist der aktuelle Stand
tpa3128_standard_stereo_2017_08.pdf (Größe: 61,17 KB / Downloads: 585)
...mit der Lizenz zum Löten!
Member
Beiträge: 15.902
Themen: 70
Registriert: Jul 2009
29.08.2017, 10:15 AM
(Dieser Beitrag wurde zuletzt bearbeitet: 29.08.2017, 10:21 AM von voltwide.)
Messprotokoll TPA3118 vs TPA3128
TPA3128_2017_08_29.xlsx (Größe: 104 KB / Downloads: 460)
Du könntest das Protokoll um Deine Messung erweitern,
möglichst alle Felder ausfüllen, vlt stößt man dabei auf den Unterschied
(29.08.2017, 09:43 AM)christianw. schrieb: Merkwürdig.
Kannst du mal bitte eine Vergleichsmessung machen zwischen deiner und meiner Integrationtime:
300ms / 50ms
550ms / 200ms
ja
...mit der Lizenz zum Löten!
Member
Beiträge: 10.599
Themen: 355
Registriert: Jul 2012
29.08.2017, 10:24 AM
(Dieser Beitrag wurde zuletzt bearbeitet: 29.08.2017, 10:35 AM von christianw..)
Hmm, andere Soundkarte hergenommen, völlig anderer Verlauf.
Vorher EMU0202
Nachher: EMU0204
(29.08.2017, 09:43 AM)christianw. schrieb: Merkwürdig.
Kannst du mal bitte eine Vergleichsmessung machen zwischen deiner und meiner Integrationtime:
300ms / 50ms
550ms / 200ms
Mit der EMU0204 kein Unterschied zu sehen, mit der EMU0202 war es doch deutlich..
Wie ich das liebe..
