Waage, Deckel abgenommen.

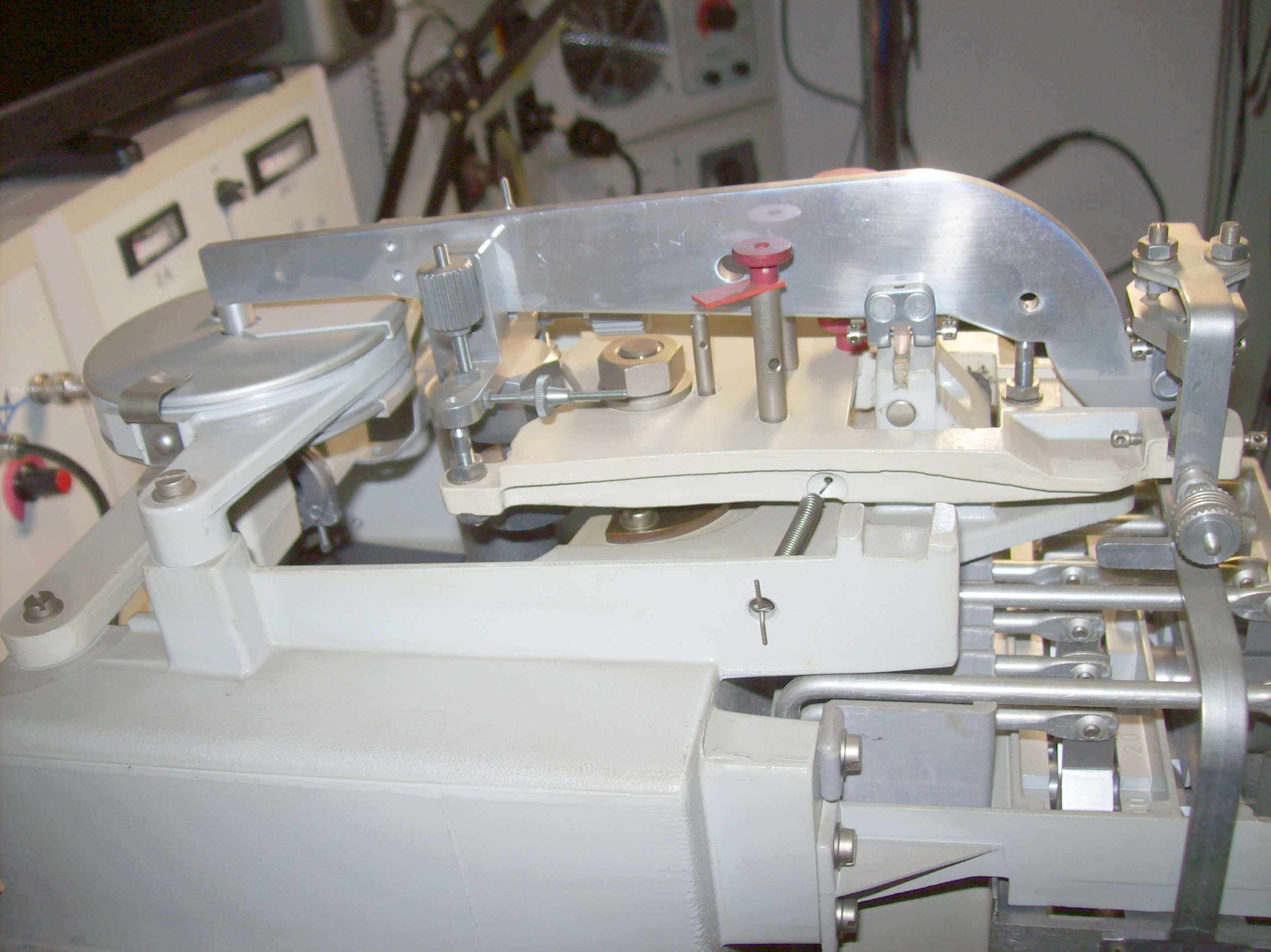

Man sieht den Balken. Links befindet sich ein unsichtbares festes Gewicht. Rechts ist die Mechanik der Grobgewichte und der Windkasten des Waagraums.

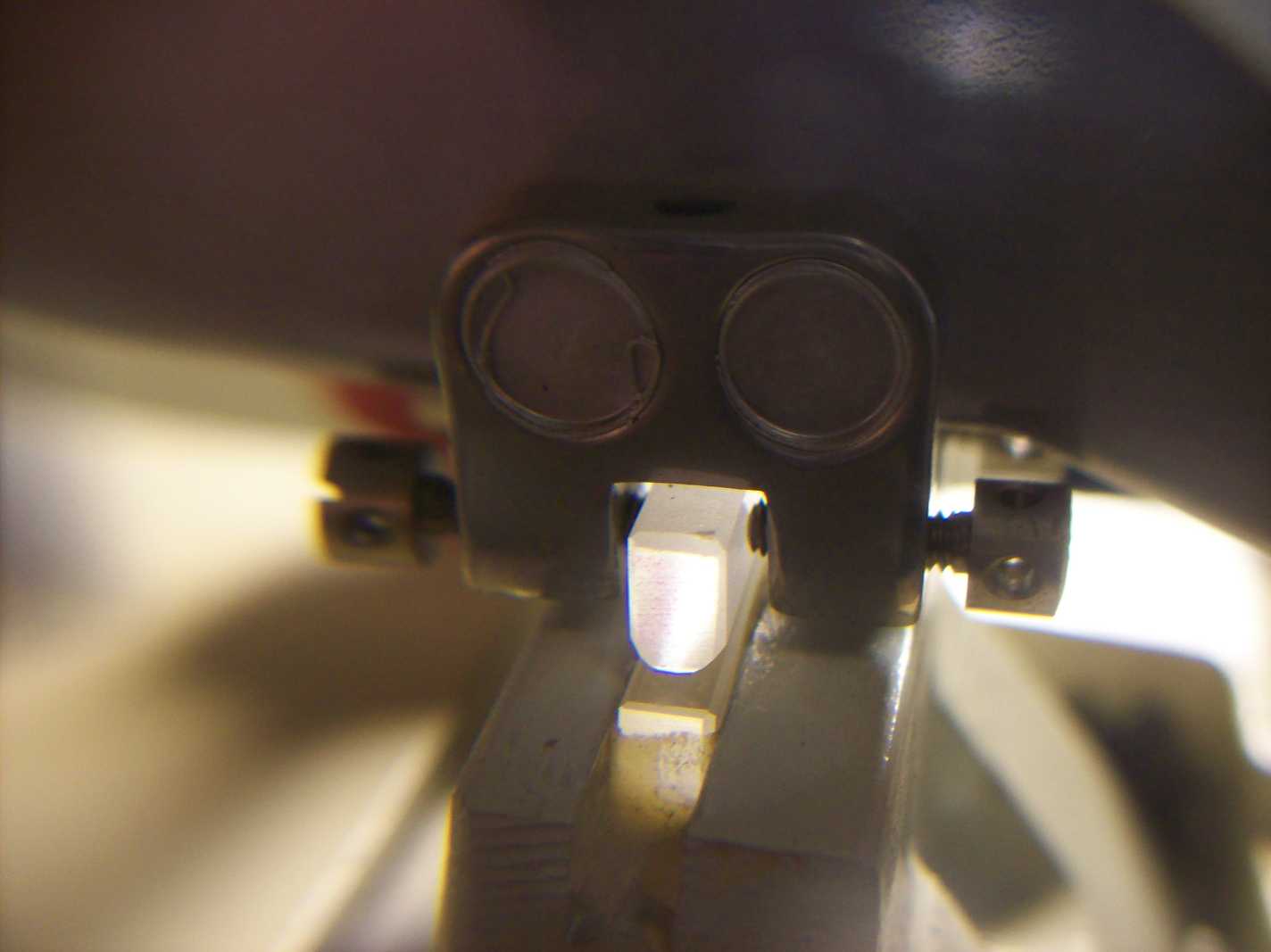

Das Lager mit einem Zaubermaterial der Götter.
Auf dem kleinen Teilchen lastet die gesamte Mechanik. Seit über einem halben Jahrhundert. Allerdings nur wenn man wiegt. Wenn man die Waage ausschaltet, wird der ganze Waagarm hochgehoben, um das Lager zu entlasten.
Abgetastet wird der Waagarm optisch mit einem Projektionssystem. Die einzige Elektrik besteht aus der zum Projektionssystem gehörenden Glühlampe mit Trafo und Netzschalter.
Leider isoliert das Lager. Da nur das Lager die einzige Verbindung zwischen Waagenarm und Chassis darstellt, ist die Waagschale nicht geerdet. Der ganze Waagenarm kann sich bei elektrostatischen Versuchen also aufladen. Ich musste also eine galvanische Verbindung herstellen, um sowas zu vermeiden:

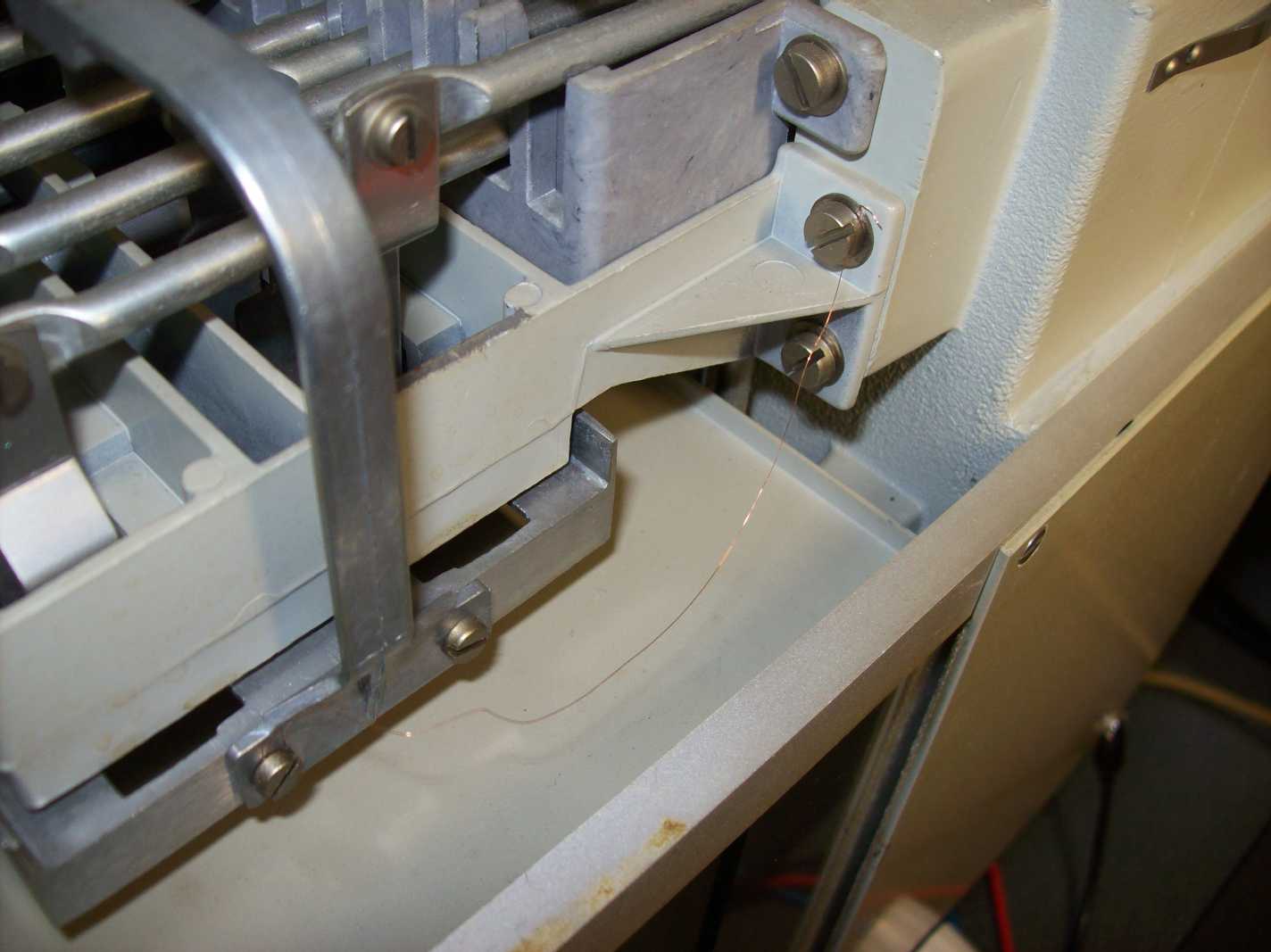

Man kann das dünne Drähtchen ahnen. Natürlich an der Stelle mit der geringsten Hubbewegung.Ich hab sie danach getestet. Keine Hysteresis o.ä.

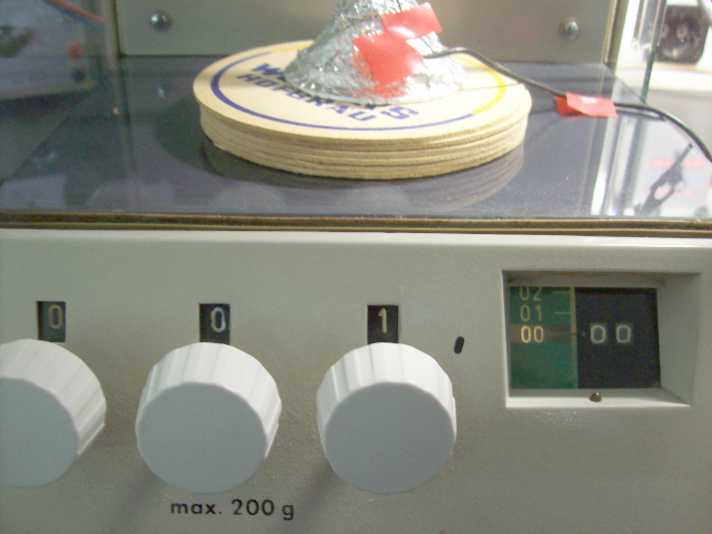

Die Bedienung ist simpel. Vor der Messung wird sie normalerweise genullt (tariert). Mir gelingt das im Moment aber leider nur, wenn ich zusätzlich 1 Gramm auflege, weil ich die Waagschale im Moment ja kastriert hab. Gewichte legt man mit den Drehern an der Frontseite auf.
Wir denken uns bitte das 1 Gramm einfach weg. Zum Tarieren dreht man an einem seitlichen Rad, bis 0,0000 Gramm angezeigt wird.

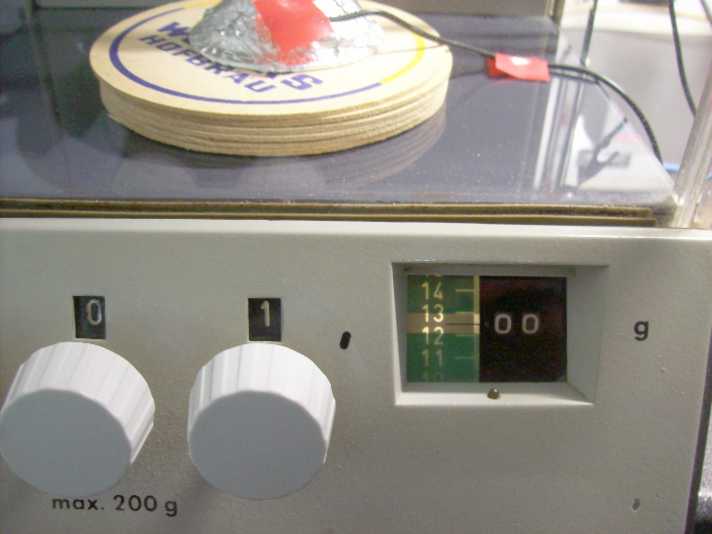

Nun lege ich einen unbenutzten Zahnstocher auf das Restfragment des Waagtellers.
Das sagt mir noch nicht viel. Daher gibt es ein weiteres seitliches Rad, an dem ich so lange rumkurbele, bis eine Haarlinie die Linie der optischen Projektion exakt triff. Das dauert zwei Sekunden.

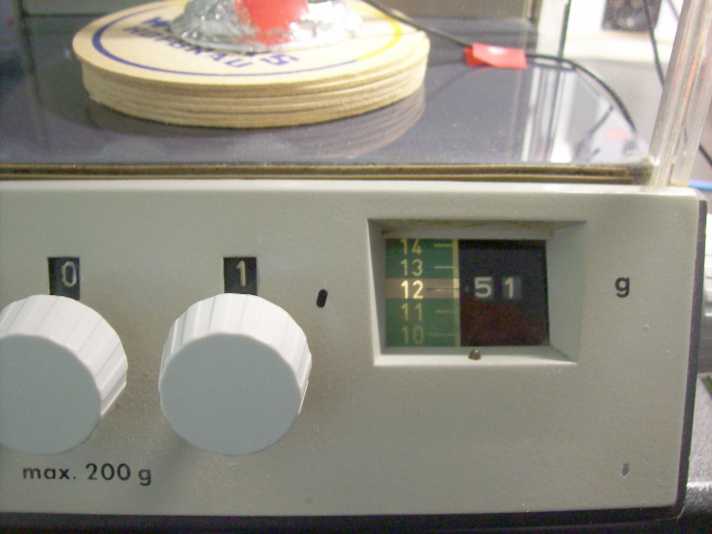

Und nun haben wir ein Ergebnis! Der Zahnstocher wiegt 125,1 Milligramm.
Note: Wäre die letzte Ziffer etwas höher oder tiefer stehend, so kann man diesen Versatz auch noch schätzen. 1/10 der letzten Ziffernhöhe entsprechen 10 Mikrogramm! Das meinte ich mit "geschultem Auge"...
Das ist natürlich keiner Labormaus verständlich zu machen. Deswegen sagt Satorius 100ug. Bei einer anderen Laborwaage hat Satorius allerdings rechts der letzten Ziffer noch eine 1/10'tel Strichskala angebracht. Da kann man dann einfach draufgucken. Und die hat auch eine Wirbelstrombremse statt der pneumatischen Bremse dieser Waage. Jede Waage aus der Zeit war ein Kunstwerk. Mechanik vom Feinsten.
Aber 10ug mit diesem Monster aus wirklich schwerem Metall. Man ist in jeder Hinsicht erschlagen.
Beeindruckend, oder?
