Zeppelin Reparatur
#1
Hi,

ich habe einen defekten B&W Zeppelin Wireless geschenkt bekommen. Nun, was soll ich sagen. Für einen UVP von 700 Euro hätte ich da doch etwas mehr erwartet.
Zu den Fakten. Der Tieftöner ist durchgebrannt und hat einen Schluß. Ich habe den bereits zerlegt und abgewickelt. 0.25er Draht ist auf dem Weg so das ich diesen neu wickeln kann. Hab sowas vor ein paar Jahren schon mal gemacht. Sollte ich also hinbekommen.

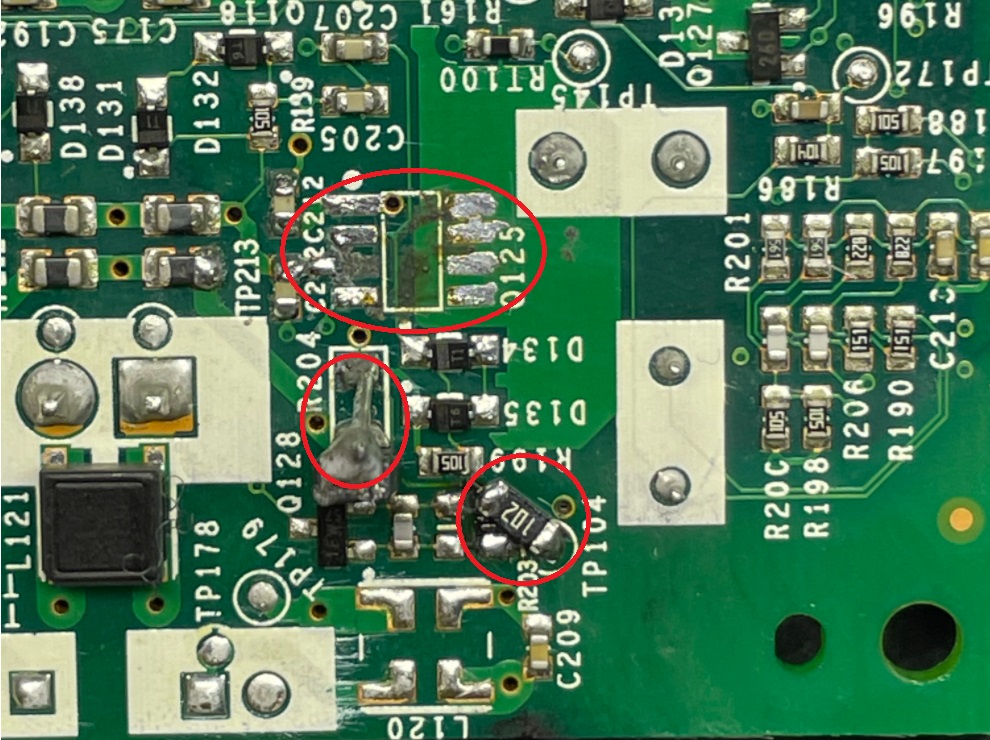

Die Stufe hat auch was abbekommen. Fet defekt, 100mOhm Widerstand defekt. 1kohm defekt. Ich habe einen 150mOhm hochkant eingebaut, daher sieht das auf dem Bild etwas komisch aus. Der Fet ist ein n+p Kanal fet irf7343. Hab ich alles getauscht und trotzdem fliegt der Fet.

Auf den Bildern sieht man gut das jeder Lautsprecher seine eigene Endstufe hat. Beim Bass sind zwei Kanäle gebrückt.

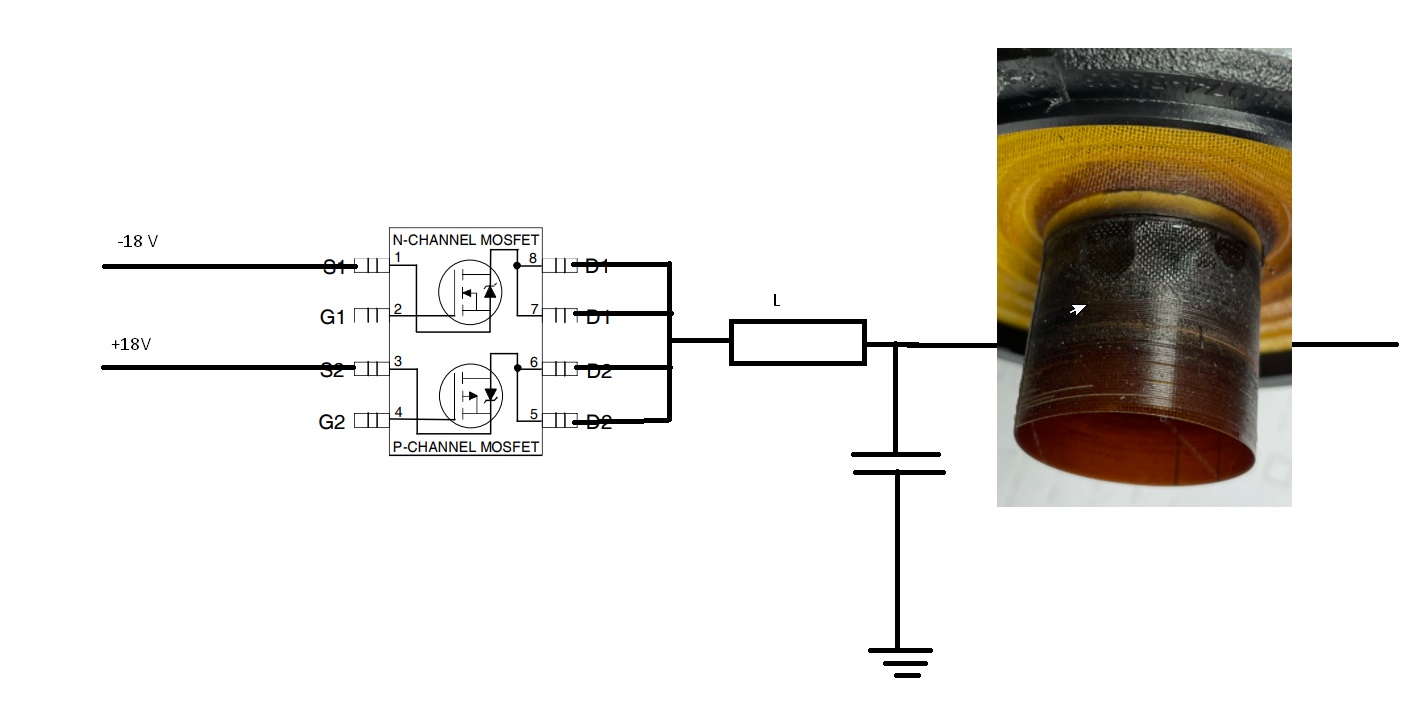

Im Prinzip ist das die Schaltung wie auf Bild "stufe3" oder? Klasse D ist nicht so meine Welt, zumindest bisher nicht. Die Spannungen an den beiden Source Ports liegen an. Aber ich frage mich was dann noch einen Schluß haben kann so das der Fet hops geht. Da bleibt doch nur der C oder?

Gruß Markus
