Panaplex time
Online
kahlo
Member


Beiträge: 10.725
Themen: 45
Registriert: Jan 2008
#15
20.09.2020, 11:23 PM
Basteln mit Kicad. Wenn man das zu weit treibt, braucht man gar keine realen Leiterplatten mehr  lachend .

Ich suche noch ordentliche Steckverbinder, ansonsten ist die Anzeigeplatine virtuell fertig:

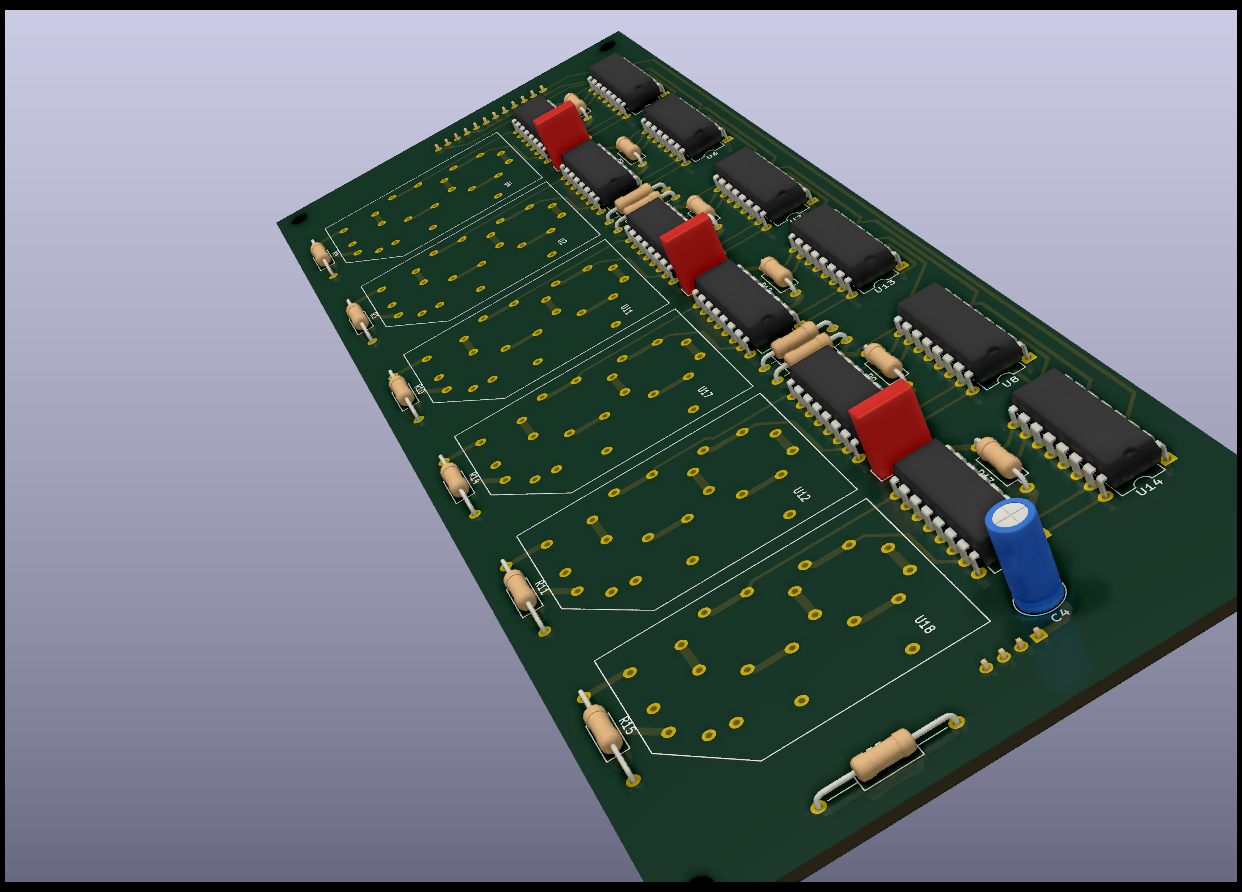

3D - mein Gott, so toll wird die in echt nie aussehen:




Das Routen ist ein Mix aud Handarbeit und einem externen Autorouter (manche Sachen können die einfach besser).
