21.07.2019, 10:06 AM
hm, wenn da schon 33 r drin sind...wie lang sind deine Verbindungen ? + wie nahe an "Masse" ? (du kannst mal versuchsweise die GND/Masse Leitung mit den anderen (bitclock,data..) verdrillen, wobei sich der Wellenwiderstand erniedrigt ... könnte schon genug wirken.
oder ein geschirmtes Kabel verwenden, Schirm an Masse des Ziels , also am DAC board)
+

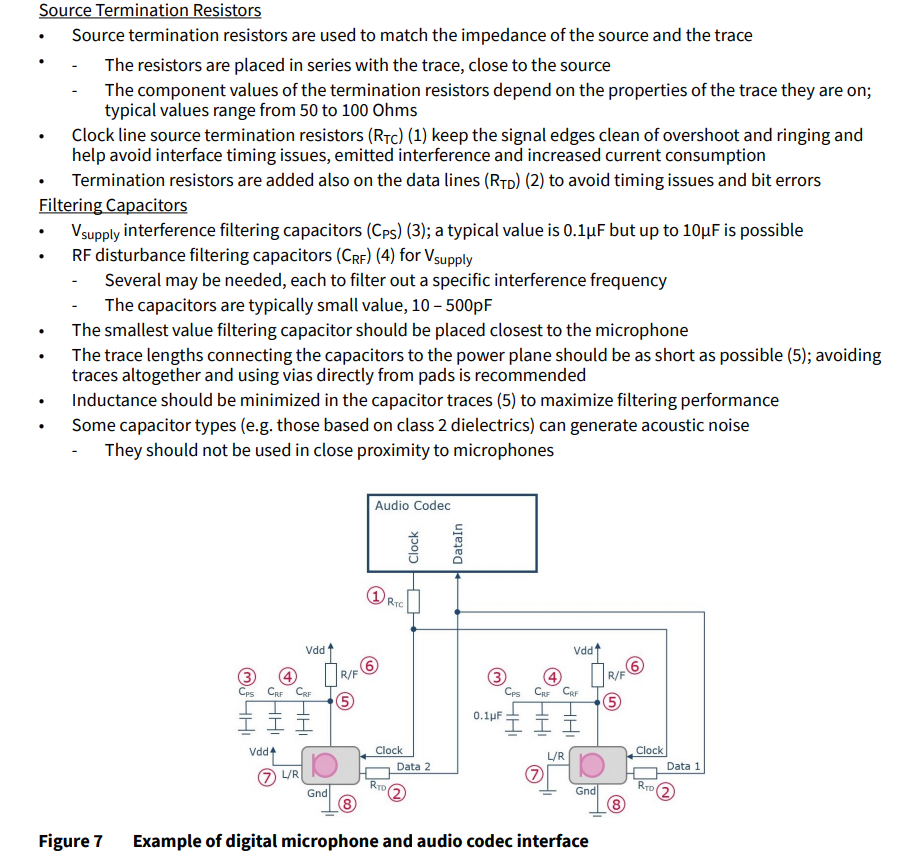

ja, musst du dir "merken" . Die Problematik Leitungs-Abschluss-Reflexion tritt immer auf, wenn "schnelle" Signale (zb digitale S.) über eine Leitung oder Leiterbahn laufen...also eigentlich immer.
zb aus : https://www.analog.com/media/en/training...MT-097.pdf
erstmal zum lesen...
https://de.wikipedia.org/wiki/Wellenwide...en_Leitung
dann
http://www.koaspeer.com/pdfs/Dig_Sig_Ter..._Brief.pdf
tn4606_point_to_point termination.pdf (Größe: 356,29 KB / Downloads: 588)
oder ein geschirmtes Kabel verwenden, Schirm an Masse des Ziels , also am DAC board)
+
ja, musst du dir "merken" . Die Problematik Leitungs-Abschluss-Reflexion tritt immer auf, wenn "schnelle" Signale (zb digitale S.) über eine Leitung oder Leiterbahn laufen...also eigentlich immer.
zb aus : https://www.analog.com/media/en/training...MT-097.pdf
erstmal zum lesen...
https://de.wikipedia.org/wiki/Wellenwide...en_Leitung
dann
http://www.koaspeer.com/pdfs/Dig_Sig_Ter..._Brief.pdf
tn4606_point_to_point termination.pdf (Größe: 356,29 KB / Downloads: 588)
Don't worry about getting older. You're still gonna do dump stuff...only slower
