12.02.2019, 05:14 PM
(Dieser Beitrag wurde zuletzt bearbeitet: 12.02.2019, 05:17 PM von MP1993.)
Also mir wurde immer gesagt, keine Widerstandsmessung wenn die Schaltung dahinter nicht bekannt ist, will ja nichts kaputt machen.
Ich habe einmal gegen Masse und gegen Batteriespannung gemessen. Somit konnte ich sichergehen, dass Masse anliegt und nicht nur kein Kontakt da ist.
Wenn gerade kein Audisignal abgespielt wird, liegt an den Audioausgängen Masse an bzw. 0V, bei der Messung gegen Batteriespannung.
Kabel sind schon angelötet, das Bild spiegelt nicht den aktuellen Stand wieder (hab eins genommen was ich auf den PC schon habe). Hier der aktuelle Stand.

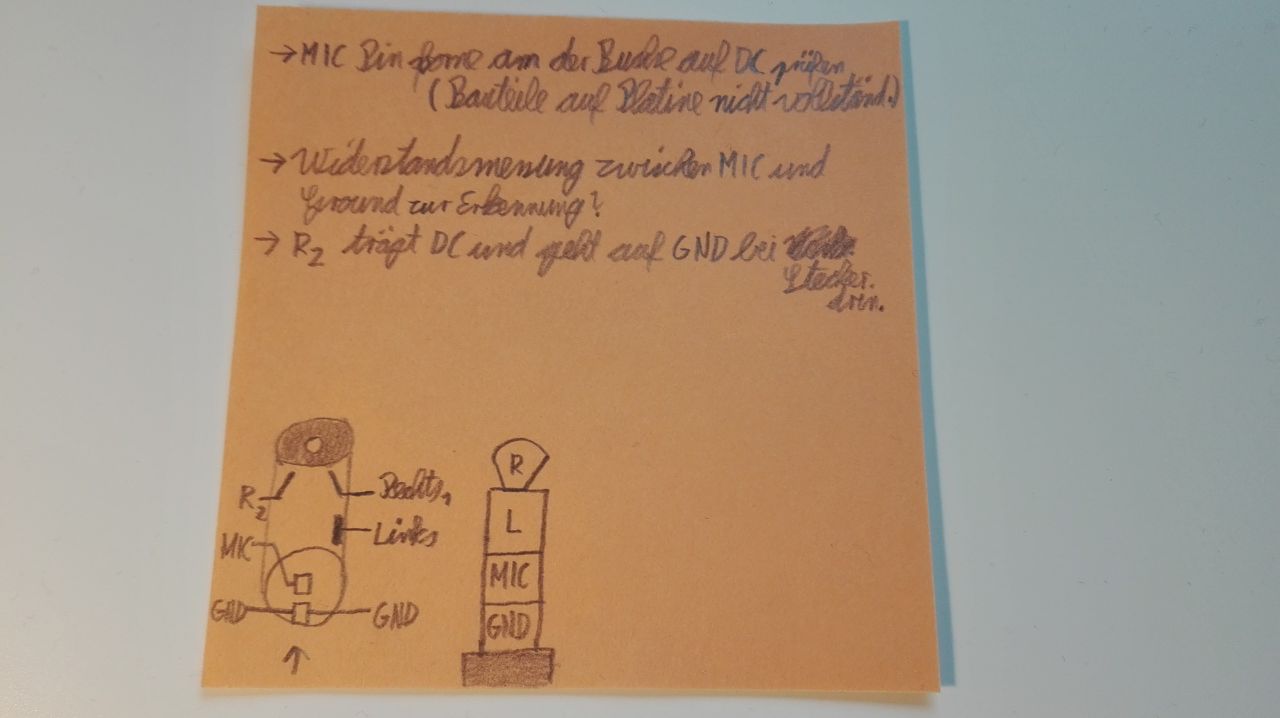

Die bisherigen Steckeranalyse:
Interessant hierbei ist, dass die ~1,8V auf dem rechten Kanal liegen, wenn der Stecker drin ist.
Somit sind PIN 1 und 6 Masse.
PIN 2 Audio Links
PIN 3 Audio Rechts
PIN 4 irgendwie auch Audio Rechts nur mit DC drauf, wenn kein Stecker eingesteckt ist.
PIN 5 MIC PIN, wenigstens nach OMTP.
Probiert:
- PIN 5 mit PIN1,6 brücken, so wie es auch beim Stecker ist, keine Reaktion.
- PIN 5 mit PIN1,6 brücken und PIN 4 mit PIN 3
Keine Erkennung. Die Erkennung eines normalen Klinke zu Klinke Kabel findet statt.(Sind ja eigentlich nur Kabel ohne Verbindung, somit muss es den Stecker erkennen und nicht das dahinter)
Das mit der zweiten Klinkenbuchse probiere ich mal.
