Ich würde gern an diesem Tablet einen Dockinganschluss hinzufügen, wo USB, Audio, Akkuanschlüsse und der Anschaltknopf enthalten sind.
Der USB Anschluss soll für DAB+ Empfänger, USB DAC herhalten. Die Anschlüsse für den Akku sollen an eine externe Ladeelektronik, sodass ich Laden und USB gleichzeitig nutzen kann. Der Anschaltknopf ist für das Anschalten/Ausschalten des Tablets über den Anschluss. Der Audioanschluss, falls kein USB DAC verwendet werden soll.
Tablet von Innen

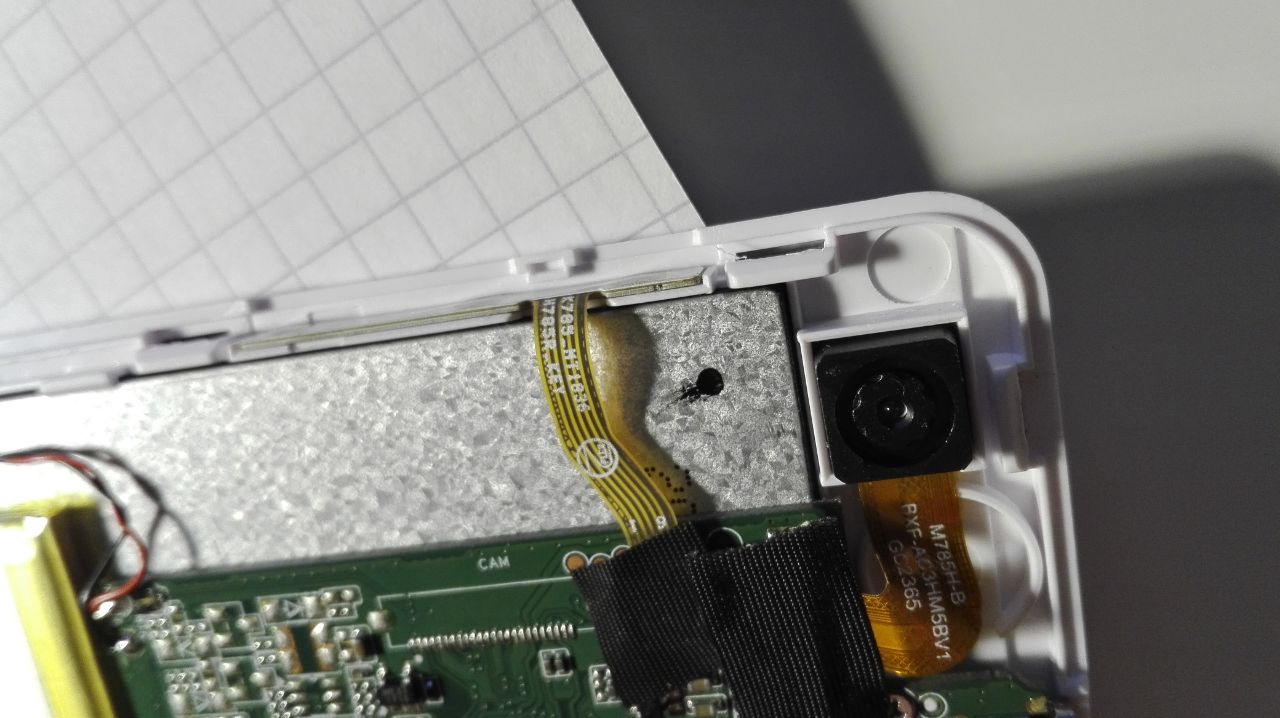

Da wo das Geodreieck liegt, sollte der Dockinganschluss nach unten aus dem Gehäuse heraus zeigen, so war die Idee.
Audio+USB Buchse

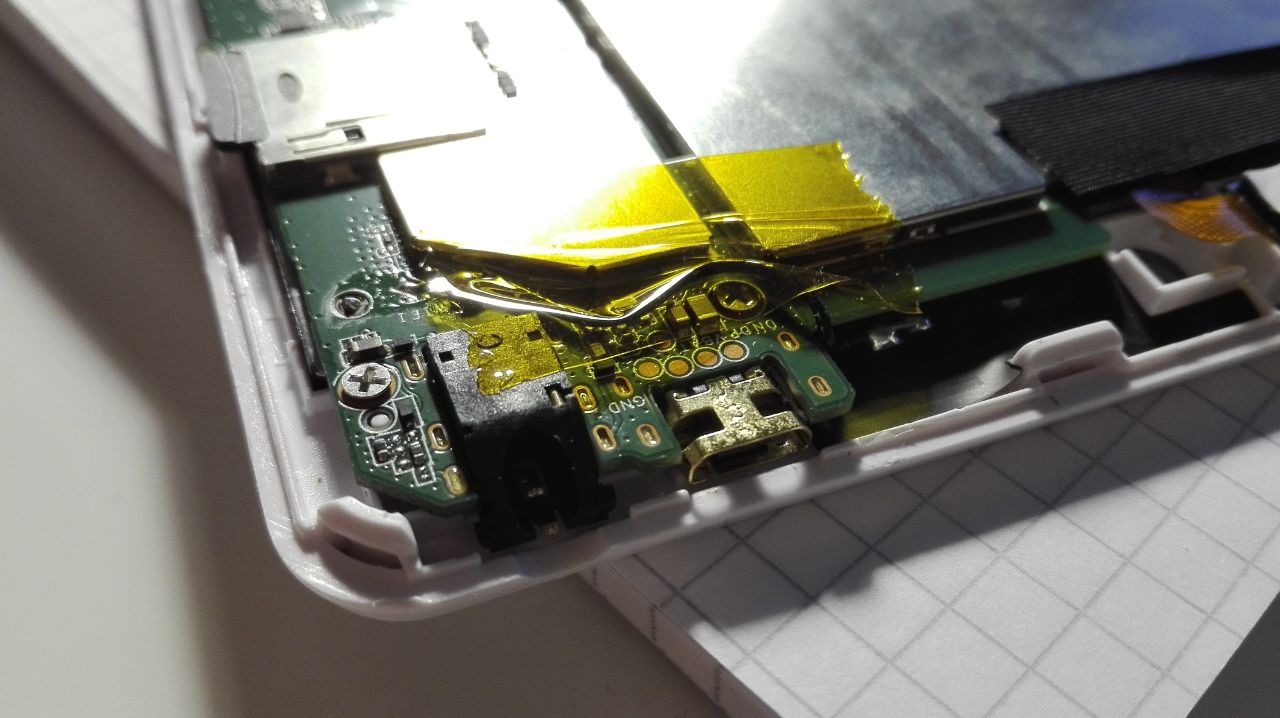

Hier muss das Signal abgegriffen werden. Ob die Pads über dem USB Anschluss wohl die beiden Signalleitungen, Masse und die 5V führen?
Kabel von den drei Tastern Laut; Leise; AN/AUS
Mh... hier sehe ich noch keine Möglichkeit, wie ich hier ein Kabel anlöten kann.
Meine erste Idee ist eine einreihige Stiftleiste zu verwenden. Jedoch ist diese nicht Verpolungssicher.
Hat jemand eine gute Idee was das Abgreifen der Signale und der Steckkontakte angeht?
Die Höhe zwischen Display und Rückwand sind ~ 3mm.
