Mit der entrauschten Soundkarte habe ich den rechten Kanal meines TPA3118 Prototyps mit OPA1654-AFE erneut vermessen.

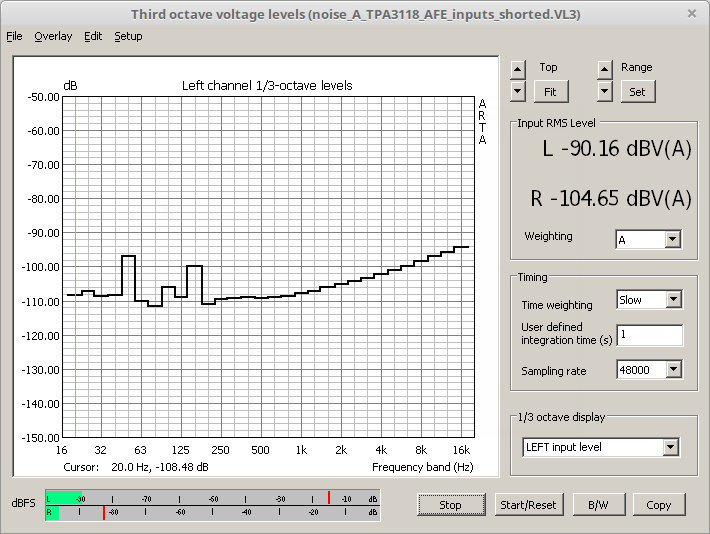

Zuerst das Eigenrauschen , bei kurzgeschlossenem Eingang, gemessen an der Lautsprecherbuchse.
Der Vergleich beider Messkanäle zeigt links (TPA-Ausgangsmessung) -90dBV, rechts -105dBV (kurzgeschlossener Eingang).
Das Ausgangsrauschen des Verstärkers hebt also das Rauschen gegenüber dem kurzgeschlossenen, anderen Eingang der Soundkarte um 15dB an. Stellt man nun die Spannungsverstärkung von 30dB in Rechnung dann folgt, dass das eingangsbezogene Rauschen dieses Verstärker tatsächlich um 15dB unterhalb des Eigenrauschens der Soundkarte liegt!
Es errechnet sich zu 1uVrms (A-Bewertung).
Wobei diese Messung natürlich nicht profitiert von der Entrauschung der line-out-Ausgänge der Soundkarte.

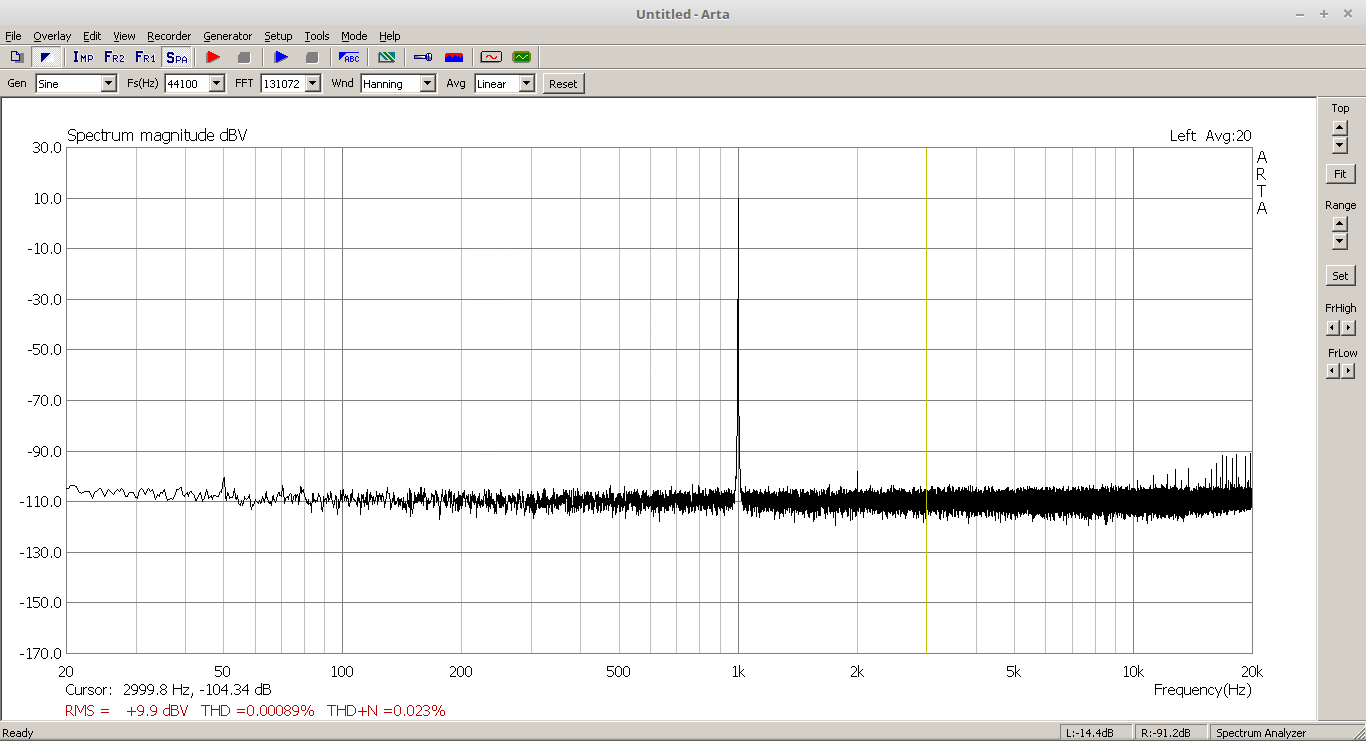

Das Spektrum bei 1W/10R/1kHz sieht jetzt folgendermaßen aus:
Dazu eine aktuelle Messreihe über verschiedene Ausgangsleistungen
TAP3118_OPA1654_2017_08_06.xlsx (Größe: 15,83 KB / Downloads: 412)
Zuerst das Eigenrauschen , bei kurzgeschlossenem Eingang, gemessen an der Lautsprecherbuchse.
Der Vergleich beider Messkanäle zeigt links (TPA-Ausgangsmessung) -90dBV, rechts -105dBV (kurzgeschlossener Eingang).
Das Ausgangsrauschen des Verstärkers hebt also das Rauschen gegenüber dem kurzgeschlossenen, anderen Eingang der Soundkarte um 15dB an. Stellt man nun die Spannungsverstärkung von 30dB in Rechnung dann folgt, dass das eingangsbezogene Rauschen dieses Verstärker tatsächlich um 15dB unterhalb des Eigenrauschens der Soundkarte liegt!
Es errechnet sich zu 1uVrms (A-Bewertung).
Wobei diese Messung natürlich nicht profitiert von der Entrauschung der line-out-Ausgänge der Soundkarte.
Das Spektrum bei 1W/10R/1kHz sieht jetzt folgendermaßen aus:
Dazu eine aktuelle Messreihe über verschiedene Ausgangsleistungen
TAP3118_OPA1654_2017_08_06.xlsx (Größe: 15,83 KB / Downloads: 412)
