Getestet wurde am TPA3118. Der kann auschließlich BTL-mode, kein SE.
Die interne Verkopplung hat einerseits den Vorteil, das man mit einem einzigen Ansteuersignal die Brücke ansteuern kann.
Andererseits sah das Ausgangssignal eines einzelnen Ausganges immer schlechter aus als beim Brückenausgang.
Hier scheinen sich irgendwelche "SE-Verzerrungen" zu kompensieren.

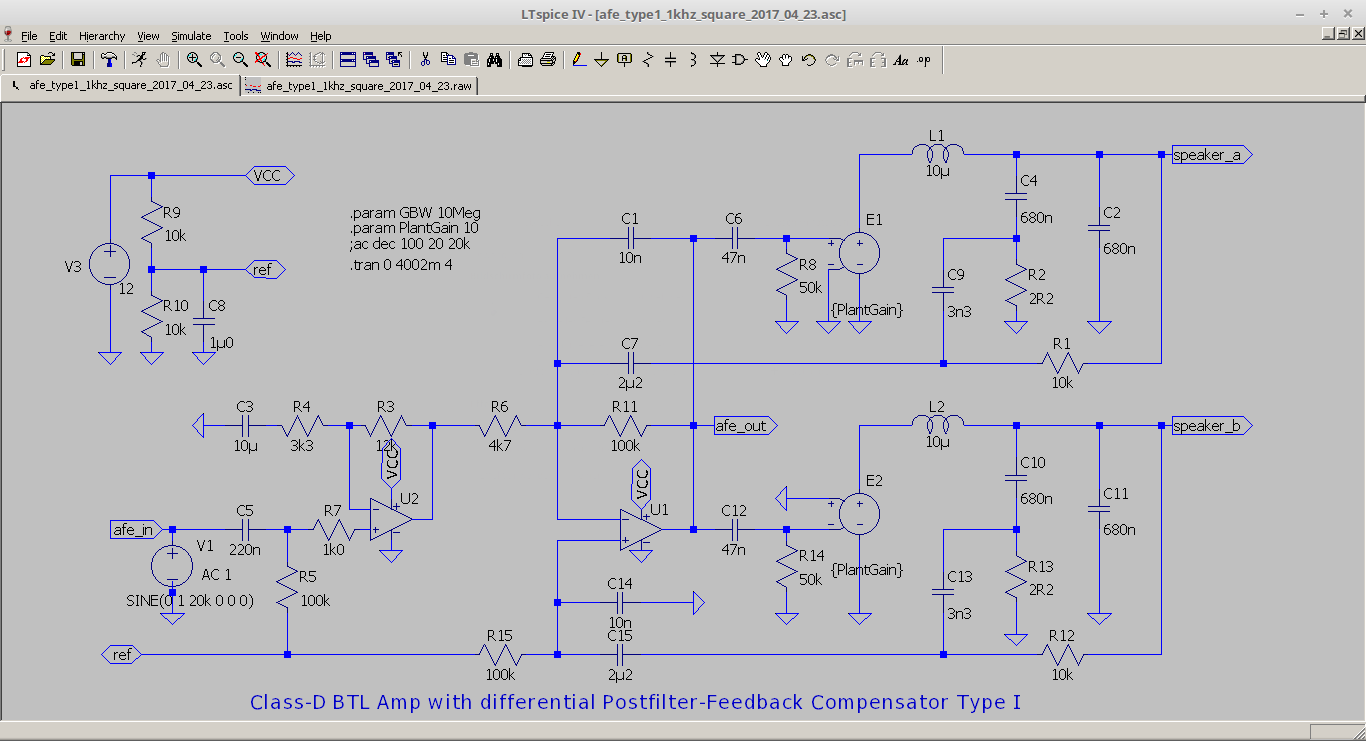

Aus diesem Grunde werde ich als nächstes eine voll differentielle postfilter-Gegenkopplung implementieren, in etwa so
Btw - das hier angewandte "state space average model" hat soweit recht gute Übereinstimmung zwischen Simulation und Realität gezeigt.
Mit anderen Worten: Es geht auch ohne TINA
Zum Vergleich die Simulation:
Die interne Verkopplung hat einerseits den Vorteil, das man mit einem einzigen Ansteuersignal die Brücke ansteuern kann.
Andererseits sah das Ausgangssignal eines einzelnen Ausganges immer schlechter aus als beim Brückenausgang.
Hier scheinen sich irgendwelche "SE-Verzerrungen" zu kompensieren.
Aus diesem Grunde werde ich als nächstes eine voll differentielle postfilter-Gegenkopplung implementieren, in etwa so
Btw - das hier angewandte "state space average model" hat soweit recht gute Übereinstimmung zwischen Simulation und Realität gezeigt.
Mit anderen Worten: Es geht auch ohne TINA
Zum Vergleich die Simulation:
