Sanwu TPA3118 PBTL
Offline
christianw.
Member


Beiträge: 10.599
Themen: 355
Registriert: Jul 2012
#10
19.03.2017, 11:28 PM
Drosseln sind alle gleich im Wert (10uH Angabe)..

Btw.

"Witzig" - ich habe mal ein ummodifiziertes Board genommen und die GND-Plane-Verbindung zur Eingangsseite aufgetrennt. Bei 1kHz und 1W in 4R7 bei 20dB Gain reduziert sich K2 mal eben um 18dB..

Rolleyes

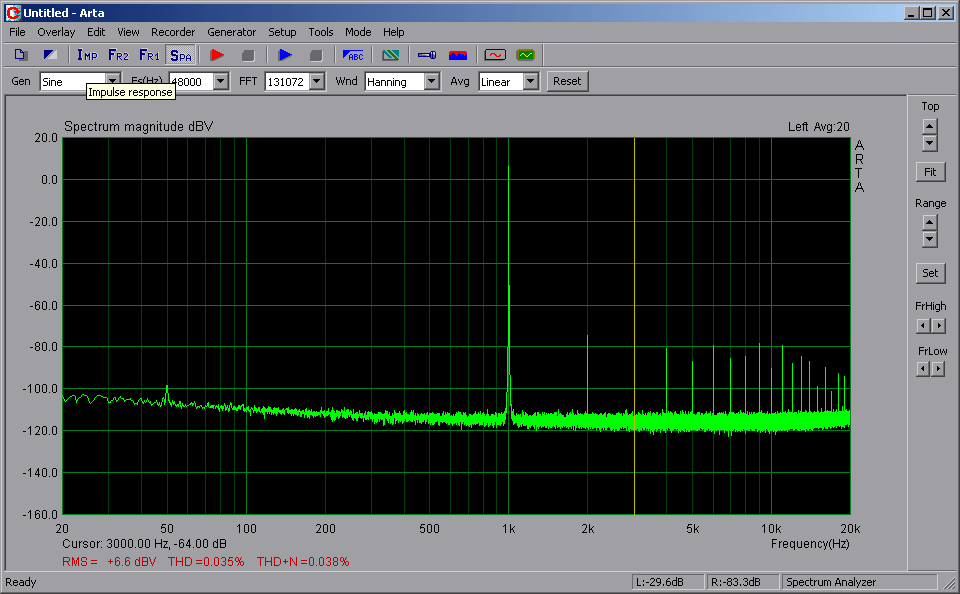

Alles wie geliefert:


Sauberer Schnitt in der GND-Plane:

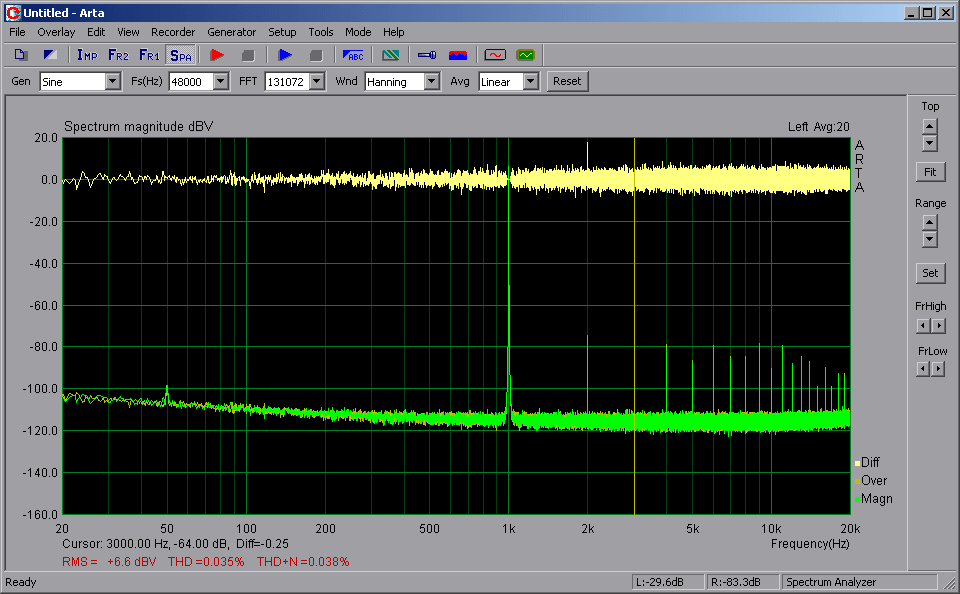

Unterschied:
