19.03.2017, 09:51 PM
Ich hab hier nochmal das Board herangezogen um zu untersuchen, woher die Beule bei ca. 1Vrms her kommt.
Man hatte sie ja bereits hier gesehen:
Nachdem ich mit Arta und dem ganzen Kram nun etwas fitter bin, nochmal ein paar Messungen.
Es gelten:
PVCC: 19V
Load: 4R6
Gain: 20dB
Inductors: MSS1278 Coilcraft

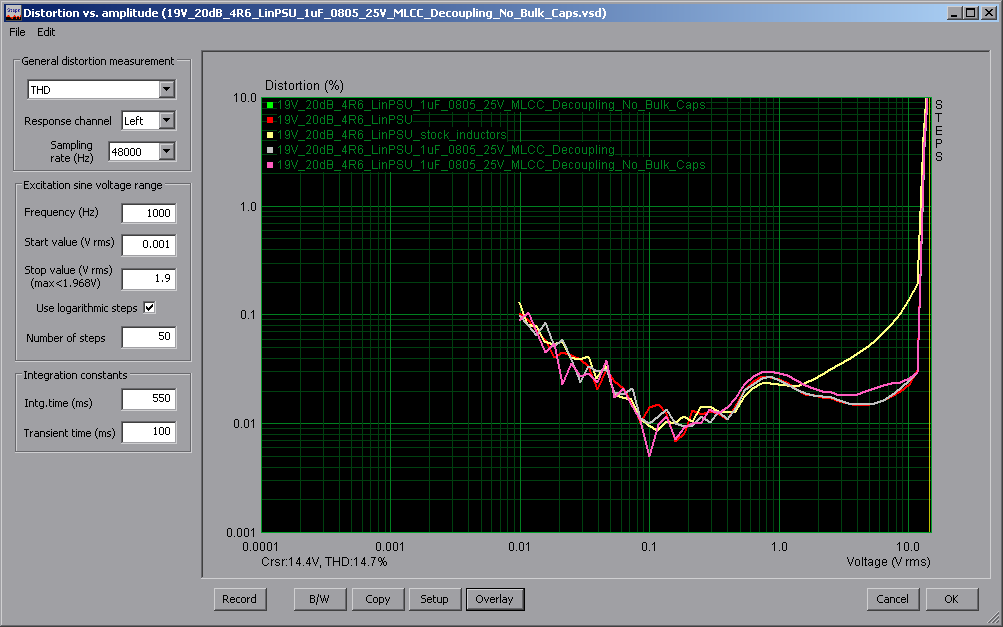

Dabei zeigt sich dieses Bild:
Hellgelb zeigt ein Board mit dem "Stock-Inductors", alle anderen mit Coilcraft MSS1278. Um 1Vrms verformt alles recht ähnlich. Getestet wurden 1uF 0805 MLCC nah am Chip fürs HF-Decoupling, 1uF Audio-Koppel-C (vs. den Originalen), 1uF im Ausgangsfilter und komplett mal ohne Elkos.
Spielt alles irgendwie keine große Rolle.

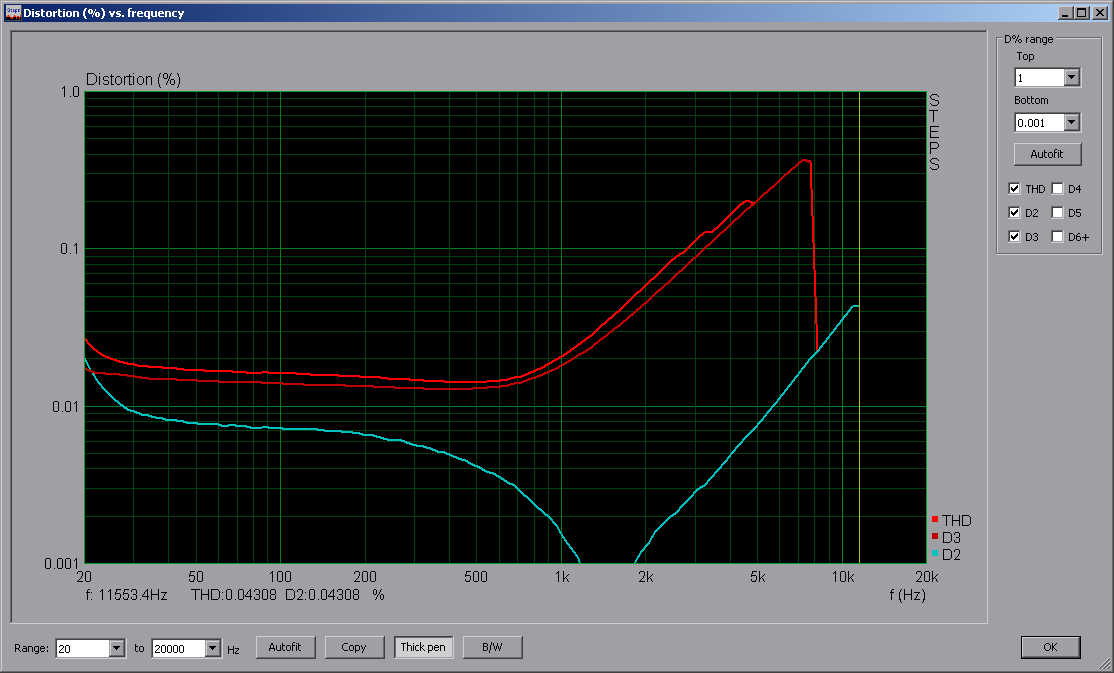

Der Anteil am THD ist primär K3, hier eine Messung bei 1W:
Und 10W:
Prinzipiell kann der Chip es besser, nur wo ist hier der Ansatz?
