(14.08.2018, 04:28 PM)christianw. schrieb: Gerade gesehen, die OPA1692 sind nun kommerziell verfügbar:

http://www.ti.com/product/OPA1692

Um 1.50€ bei Mouser, allerdings VSOP-8.

Nicht übel der Dübel, vor allem für einen Grundverbrauch um 650uA/Verstärker.
Leider verläuft die Gehäuseentwicklung diametral zur Entwicklung der eigenen Sehschärfe.
...mit der Lizenz zum Löten!

Reply
(15.08.2018, 12:11 AM)voltwide schrieb: die Originale bei Mouser 10 Stück für 1,33Euro - ist kaum teurer

(15.08.2018, 12:11 AM)voltwide schrieb: die Originale bei Mouser 10 Stück für 1,33Euro - ist kaum teurer

NJM 4580 ist offenbar die direkte Konkurrenz zum NE5532.

db vom NJM4580 : Hersteller  JRC
https://www.njr.com/semicon/PDF/NJM4580_E.pdf

+ ich hoffe mal, die bestellten 8ct - Typen sind auch Originale (weil der Aufwand, in dieser Preisklasse fakes zu produzieren, wohl kaum einen sinnvollen Gewinn gibt)

+ ja, die NJM4580 sind , wie NE5532 , eben DIE standard (preiwert) "top-audio-opamps" , in der Sushi-variante  Tongue
    Don't worry about getting older.  You're still gonna do dump stuff...only slower

Reply
Es gibt keine JRC 4580D in SOIC8, das sind 4580E.

4580D ist DIP:

https://www.njr.com/semicon/products/NJM4580.html

Reply
Btw. welcher Nummer haben die 4580 bei Mouser für 1.33€/10Stk.?

Die günstigsten die ich finden kann sind von Diodes: 621-AZ4580MTR-G1

Reply
https://www.mouser.de/ProductDetail/NJR/...4CUJW3w%3d
...mit der Lizenz zum Löten!

Reply
(15.08.2018, 12:48 PM)christianw. schrieb: Es gibt keine JRC 4580D in SOIC8, das sind 4580E.

4580D ist DIP:

https://www.njr.com/semicon/products/NJM4580.html

jo, jetzt, wo du es sagst... Suffix D = DIP , E = SO8 , laut db.

ABER:
>>The D-Rank type products(NJM4580DD/LD/MD/ED) have specified maximum limits for equivalent input noise voltage.
auf dem so8 steht 4580DE 34A JRC ;
also habe ich wohl die selektierte "D" Version erwischt  Tongue

+ im db steht "JRC" , typ. NJM4580 , "NewJapanRadio co." , was sich jetzt anscheinend NJR nennt ;
    Don't worry about getting older.  You're still gonna do dump stuff...only slower

Reply
Joa, So8 ist dann "ED", eine reine "D" gibt es nicht. Big Grin

(15.08.2018, 01:47 PM)voltwide schrieb: https://www.mouser.de/ProductDetail/NJR/...4CUJW3w%3d

Ja, da hat man die Kategorie vergessen, wird nicht unter Halbleiter gelistet.

Reply
ich werde wohl nen Test machen...mal n paar opamps im Vergleich .
einfachster Test-Aufbau, um wirklich einen opamp zu prüfen, ist wohl: einen Sinus-oszillator damit bauen und output mit der EMU analysieren (FFT) ;
mal sehen...wenn die da sind.

(15.08.2018, 04:55 PM)christianw. schrieb: Joa, So8 ist dann "ED", eine reine "D" gibt es nicht. Big Grin

jepp, wobei : auf den so8 steht nur "4580" , also ist "4580D" eben die "D" Version  Big Grin Big Grin
    Don't worry about getting older.  You're still gonna do dump stuff...only slower

Reply
Na dann bleibt ja nur noch der Font der Markierung. Die JRC's die ich so kenne sehen eher so aus:

https://www.soundservice.gr/e-shop/image...md-12s.jpg
https://www.donberg.co.uk/pics/n/njm_4580-1.jpg
https://http2.mlstatic.com/ci-njm4580-sm...2018-O.jpg

Reply
hmm....hmm...da wird wohl der Test angesagt sein.  Rolleyes
    Don't worry about getting older.  You're still gonna do dump stuff...only slower

Reply
Naja, kauf doch noch ein paar beim Distri. (Hauptsache 50€ Mindstbestellwert ..)

Reply
DAS wäre jetzt schon deutlich übertrieben...ich "brauche" die Dinger ja eh nicht wirklich. sind nur "Vorrat"...der geprüft werden sollte .  Rolleyes
    Don't worry about getting older.  You're still gonna do dump stuff...only slower

Reply

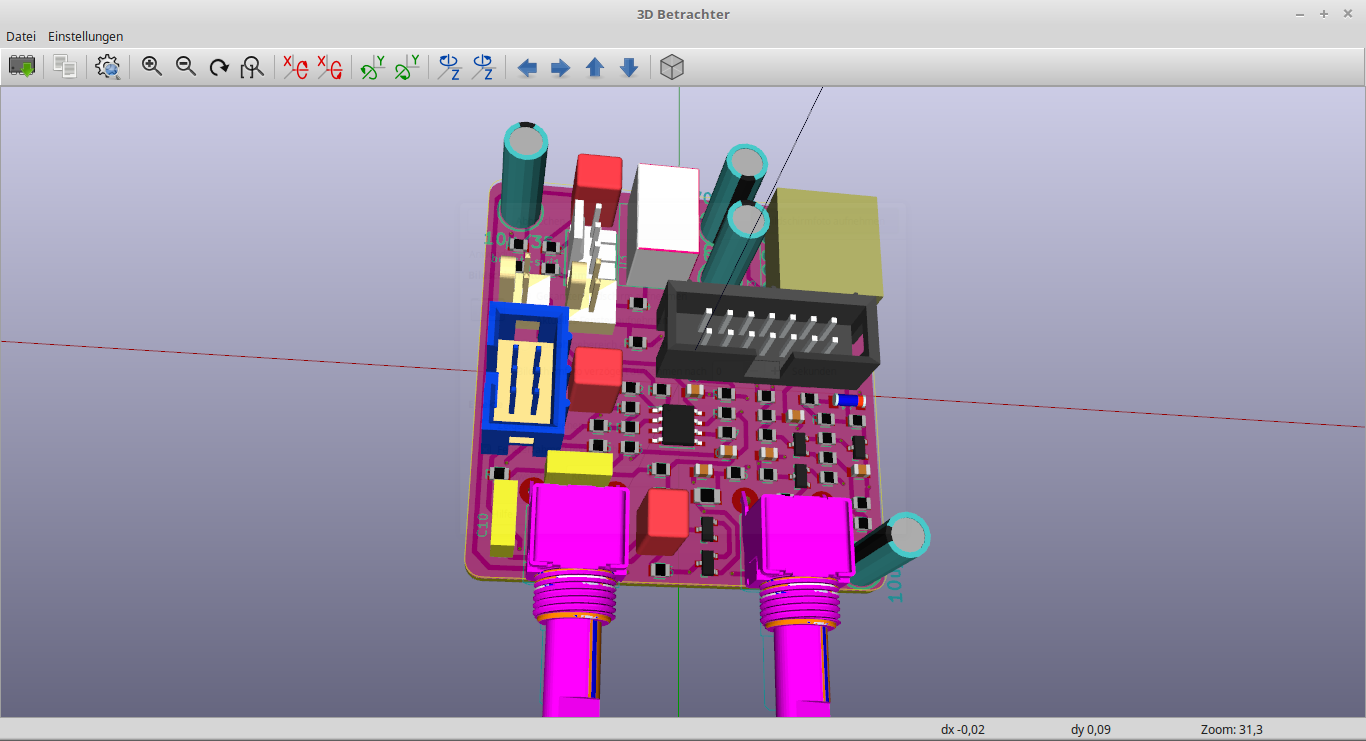

Modul Nr3, der Masterkanal, nimmt nun auch Gestalt an.
Der beinhaltet die 1Knopf-Klangregelung, MasterVolPoti, Solo-Boost schaltbar, USB-Bluetooth-Dongle und einen soft-clipping limiter.


.pdf   mono_master_2018_08_17_sch.pdf (Größe: 65 KB / Downloads: 15)
...mit der Lizenz zum Löten!

Reply
(15.08.2018, 05:54 PM)christianw. schrieb: Na dann bleibt ja nur noch der Font der Markierung. Die JRC's die ich so kenne sehen eher so aus:

https://www.soundservice.gr/e-shop/image...md-12s.jpg
https://www.donberg.co.uk/pics/n/njm_4580-1.jpg
https://http2.mlstatic.com/ci-njm4580-sm...2018-O.jpg

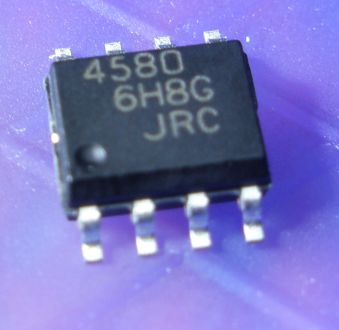

sind da - so sehen sie aus:


    Don't worry about getting older.  You're still gonna do dump stuff...only slower

Reply
Vorverzinnt?

Reply
nee  lachend

in Gurt-Abschnitt ; aber sehen definitiv anders aus, als "andere JRC" (vor allem das pin1-Loch) - und auch anders, als auf dem Bild des Verkäufers  Rolleyes
