[christianw.]

Steht m.E. im Datenblatt vom ADAU1701. Wenn du dir ein Projekt von Sure aus dem Wiki nimmst, sollten da die Einstellungen für SigmaStudio eigentlich dabei sein.

So sollte das passen:
https://suredsp.ratz-it.de/index.php?tit...atut01.JPG

Weiters gilt:
https://suredsp.ratz-it.de/index.php?tit..._hochladen

Stichwort: Dauerhaftes Hochladen

Schau mal aufs Bild mit den Einstellungen. Wenn die Blocksize nicht passt, funktioniert das Programm m.E. nachfolgend nicht.

[crazybanane]

Hallo,

nachdem ich bald ausgeflippt bin weil ich einfach nicht wusste was das blöde brenn Problem ist habe ich mich mit deinen Informationen auseinandergesetzt und mir alles nochmal durchgelesen. Dabei bin ich darauf gestoßen das viele einfach den low cost programmer nutzen aus Ebay oder anderen Portalen. Ich habe mir die verdrahtung der leute dort angeschaut und folgendes gefunden. ( Was mich sehr stark irritiert hat)

Belegung
SCL-SCL
SDA-SDA
GND-GND

Zusätzlich habe ich aber VIN noch dran gelassen.

Das bedeutet soviel wie (x Keine Verbindung; -Verbindung)
Sure DSP      Programmer ICP1
RST      x        RST
VIN       -         VIN
GND     -         GND
WP       x         WP
SCL       -         SCL
SDA      -          SDA

Also die beiden Leitungen einfach aus ihren Steckern gezogen.
In Folgender reihenfolge wieder Verbunden.
USB>Programmierer ICP1
USB-Stromversorgung> DSP
Verbindungskabel DSP>Programmierer
Software gestartet> Projekt geladen> E2Prom in 64Kbyte geändert> Kompilliert> Schalter DSP auf rechte position gelegt> und dann "write latest compilation to e2prom" gedrückt.

Den ganze spass abgezogen, handy dran, verstärker dran, stromversorgung an DSP, schalter auf links und reset gedrückt

FREUDENSCHREI  es funktioniert, ka irgendwas strimmt mit der der verdahtung von dem Programmer nicht lasst einfach WP und RST Weg und die welt ist glücklich. So ich hoffe ich bekomme den est mit eurer Hilfe auch noch hin, denn heute morgen kamen die PCM5102 Decoder. Also hoffe es hilft auch dem WIKI weiter,  Apropo Board Rev:
ICP1- v200
DSP-v211

Keine ahnung wie viele revisionen es noch gibt aber irgendwo sind definitiv Unterschiede die man aufklären muss.

 So ich wünsche einen schönen Guten Morgen noch.

Grüße Crazy


Ein Fehler der mir noch unterlaufen ist, in einem Post auf Seite 13 Habe ich folgendes geschrieben:

P.S. Kennt jemand den verwalter von dem Sure DSP Wiki? Habe da einen Fehler gefunden der ein Problem
darstellen könnte. Board REV: AP12311V211 64Kbit "24c64rp" EEPROM nicht 8Kbit


Es ist kein Fehler Kbit ist halt nicht kbyte, also ist die angabe mit 8Kbyte doch richtig, Schande über mein Haupt.
Naja fehler sind Menschlich

[alfsch]

(05.07.2018, 02:23 AM)crazybanane schrieb: FREUDENSCHREI  es funktioniert,
P.S. Kennt jemand den verwalter von dem Sure DSP Wiki? Habe da einen Fehler gefunden der ein Problem
darstellen könnte. Board REV: AP12311V211 64Kbit "24c64rp" EEPROM nicht 8Kbit


Es ist kein Fehler Kbit ist halt nicht kbyte, also ist die angabe mit 8Kbyte doch richtig, Schande über mein Haupt.
Naja fehler sind Menschlich

gut.

und üblich ist : KB , kB = kilo-Byte  , kbit or kb  =  kilo-Bit
+
EEproms werden meist in kb angegeben...

[Eldo47]

Hallo zusammen, kann mir einer sagen welches Configuration Tool mit einem CSR8675 BT Modul aus einem JBL Gerät kompatibel ist ? Bekomme keine Verbindung zum Gerät zustande. Hab schon mit dem Config Tool CSR8600 ROM series(3.0.64) und aus dem ADK 2.5 tool versucht.

Mit dem BlueFlash, PSTool und BlueTest3 Tool aus dem CSR BlueSuite 2.6.6 funktioniert die Verbindung zum Gerät über den CSR USB - SPI Converter. Habe auch schon über SPI auselesen und Flashen können ! Möchte aber die Tasten Töne ändern, die original im Gerät schon vorhanden sind.

Hat einer einen Plan oder evtl. ist der CSR8675 BT Modul was spezielles !?

[christianw.]

Wird der Programmer sauber im Configtool erkannt? Eventuell brauchst du noch eine passende .xml config für die Einstellungen des Moduls.

[Eldo47]

(07.07.2018, 03:13 PM)christianw. schrieb: Wird der Programmer sauber im Configtool erkannt? Eventuell brauchst du noch eine passende .xml config für die Einstellungen des Moduls.

Hi, beim ADK Sink Configtool wird er leider nicht erkannt. Siehe unten ! Wie sieht so eine .xml Datei für den Configtool aus ? Vielleicht kann ich eine vorhandene xml Datei zu meine Daten anpassen !?!?

Data : Load From Device
BCI: Failed to Open Device
Data : Failed to Read Device
ROK: 0 0 0
RFW: 0 0
FW:

[christianw.]

Der Programmer sollte als SPI Device erkannt werden, sonst geht da gar nichts. Schau mal in der Schnittstellenkonfiguration.

[Eldo47]

(07.07.2018, 09:48 PM)christianw. schrieb: Der Programmer sollte als SPI Device erkannt werden, sonst geht da gar nichts. Schau mal in der Schnittstellenkonfiguration.

Ach so, der wird erkannt als SPI USB und der dazugehörige Seriennummer. Das sollte eigentlich okey sein.

So wie ich jetzt im Netz erlesen habe wird es ab der ver. ADK 4.2 die BD Module CSR8670 und CSR8675 unterstützt ! Habe aber leider nur die 2.5 ver :-(

Hat jemand zufällig die ADK ver. ab 4.2 oder 4.3 da ?

[christianw.]

Für das Configtool brauchst du kein ADK, und mit dem ADK kannst du nichts konfigurieren.

Ich hab nur ein ADK für die CSR8645.

[christianw.]

Das gibt es standardmässig dabei.

[christianw.]

Probier mal das Config Tool 3.0.70, damit sind bisher keine Probleme bekannt:

https://www.dropbox.com/s/vtvg8g7qnk08pj...0.zip?dl=0

[christianw.]

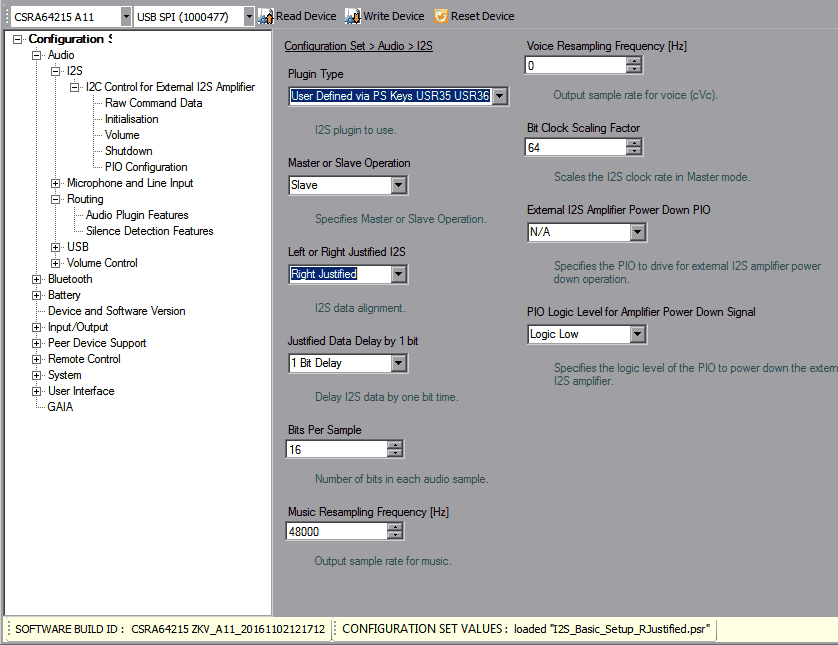

Bei mir läuft der CSR64215 am ADAU1701 mit 24.576Mhz Quarz interessanterweise nur als "Right-Justifed", egal ob ich am CSR Left oder Right einstelle.







Testweise das Signal über den SRC4382 gezogen, selbes Ergebnis.

[christianw.]

Das Problem liess sich lösen.





In Gelb der LRCLK vom ADAU1701 an seinem Ausgang, in türkis der LRCLK am Ausgang des SRC4382 PortA. Bedingt durch die Beschaltung auf meiner Platine treibt PortA des ADAU mit LRCLK und BCLK, LRCLK und BCLK für seinen Ausgang erzeugt er selbst. Da daran normal nur ein PCM5102 hängt, ist das egal.

Wenn man nun allerdings I2S vom CSR64215 einspeist, ergibt sich durch die vorliegende Pinkonfiguration ein Problem durch den im Bild dargestellten Offset.

LRCLK und BCLK bekommt der CSR64215 vom ADAU1701 Ausgang womit er seine SDATA darauf synchroniert. Da der ADAU1701 BCLK und LRCLK vom SRC4382 bekommt funktioniert die Synchronisation nicht. (logisch) Dadurch ergaben sich diese Effekte, dass es mit RJustified irgendwie ging (manchmal).

Ich habe jetzt Ein- und Ausgänge gepatcht, so dass der SRC4382 am PortA ebenfalls als Slave läuft. Warum der SRC diesen Offset produziert ist nicht klar, aber wahrscheinlich seiner PLL geschuldet. MCLK passt natürlich immer, logisch.

Nun funktioniert auch alles wie es soll mit den Einstellungen wie am Sure DSP. Max Pegel vom CSR komment ist -3dB.

[Eldo47]

(08.07.2018, 09:57 PM)christianw. schrieb: Probier mal das Config Tool 3.0.70, damit sind bisher keine Probleme bekannt:

https://www.dropbox.com/s/vtvg8g7qnk08pj...0.zip?dl=0

sorry, das ich hier wieder zwischen Funke aber das mit dem 3.0.70 Config Tool hat es leider auch nicht funktioniert :-( Bekomme keine Verbindung :-(
Habe mir jetzt das Config Tool aus dem ADK 4.3 CSR6875 gekauft damit sollte es eigentlich funktionieren aber dazu sollte ich vorweg einpaar Einstellungen in der X Project Properties vm "headset" ändern und das AHI Transport auf SPI aktivieren, da es lt. dem Verkäufer die neuen CSR Versionen alle standardmässig auf USB stehen.

Na ja, jetzt komme ich trotzdem nicht weiter da ich mich noch nicht so gut auskenne mit diesem ADK Programm und der zusätzlichen tools usw. mein englisch ist auch nicht der beste aber mal schauen Rom wurde auch nicht am ersten Tag gebaut, bin zumindest auf dem richtigen Pfad denke ich !

[christianw.]

Probiere mal das Modul über USB zu verbinden den, ohne den Programmer. Mit passender Config werden die auch direkt in den Tools erkannt. War/Ist bei den älteren Boards nicht aktiviert.

[takatuka]

(11.07.2018, 09:28 PM)Eldo47 schrieb: Habe mir jetzt das Config Tool aus dem ADK 4.3 CSR6875 gekauft ...

Darf ich fragen, wo du den ADK4.3 gekauft hast? Ich konnte den CSR8675 auch nicht im "CSR8600 ROM Series Configuration Tool" aufrufen. Ich nehme an, dass der CSR8675 zu neu dafür ist.

[bitz]

Hallo,

ich hatte mit dem csr8645 eine der (ich vermute) üblichen bluetooth boxen gebaut,
ganz klein und gar nicht wirklich audiophil. Aber ich bin zufrieden damit.

Nachdem mein für einen erster Versuch am csr8645 ganz gut gelungen war,
wollte ich nun den csra64215 verwenden und eine Nummer grösser weitermachen.
Ich hänge allerdings am Problem mit der ROM Version (15).
Man liest gelegentlich das Config-Tool
V2 könne man per edit der Config-XML zur Kooperation bewegen,
aber die Version, die ich ergattern konnte ist wohl nur V1.
Und die Registrierung bei CSR ist ja scheinbar wirklich dicht für nicht-Kunden.
Zuletzt habe ich noch ein wenig im chinesischen Internet rumgesucht (52),
aber da kommt man kaum weiter ohne ausreichend bonuspunkte.
Jetzt bin ich etwas ratlos.
Aber bevor ich csr-module über bord werfe,
oder (noch schlimmer ;-) einfach so nehme und den stream in den shure-dsp füttere,
dachte ich, frag mal jemand der sich damit auskennt...

Für Hilfe und Hinweise wäre ich wirklich sehr dankbar.

[christianw.]

Isch gucke, gebraucht wird die passende Config, dann klappt’s auch mit den Tools.

[bitz]

Ja, danke,
die passende config wars.

Scheint auf dem ersten Blick auch mit den alten Config-Tools (v1) und dem UFE 2.6.6 zu funktionieren.

Inzwischen kommt auch Musik aus dem csra64215raus.
Mit dem pcm5102a aus China  geht es out-of-the-box,
ohne master clock, nur drei pins plus Spannung (und spiPCM auf low am csr).
Der uda1334 von adafruit ging nicht gleich, muss wohl mit pull-ups richtig konfiguriert werden.

...nur mal so ein Zwischenstand.
Für die meisten hier sicher keine neue Erkenntnis,
aber wer weiss wer es noch alles liest.

Grüsse,
Bitz

[christianw.]

Wenn man jetzt noch 2.1 machen könnte.
