[christianw.]

Das Differenzsignal sieht aber "okay" aus.

Mein letzter Stand:




  EMU0204_Rin_R2.asc (Größe: 9,29 KB / Downloads: 635)

[voltwide]

(28.01.2017, 07:51 PM)christianw. schrieb: Aus

https://stromrichter.org/showthread.php?...#pid306333

habe ich das AFE der rechten Seite in Lt-Spice generiert. Welche Werte als "Standard" für die Kondensatoren?

Mit der Bias-Anbindung bin ich mir nicht sicher. Kann das mal jemand fixen?





Läuft ein wenig asymmetrisch der Bumms.

Ah, gut der Mann. Das werde ich mir mal bei Gelegenheit rein ziehen

[christianw.]

D3-D6 ist irgendwie falsch.

Das sind BAT54 welche die Signale zwischen V+ und GND klemmen sollen.

[alfsch]

wozu ???
peak/clip Anzeige würde ich ja verstehen, aber wieder ins Signal rein..?

[alfsch]

wenn ich das richtig sehe, shiftet die Schaltung mit den Dxx das Signal nach + , wenn das Signal grösser wird,
das ist sinnfrei.


da muss irgendwass fehlen, oder anders sein.

[christianw.]

Nach kurzem Blick in die Büchse ergibt sich:




  EMU0204_Rin_R3.asc (Größe: 9,7 KB / Downloads: 559)

[alfsch]

na geht doch !

so is glaubwürdiger - D fangen Signal ab, damit der ADC nicht aufgeblasen wird

[christianw.]

Nu aber echt jetzt!

Eingangsseitig sind ESD-TVS Dioden..




  EMU0202_Rin_R4.asc (Größe: 9,7 KB / Downloads: 559)

Wobei ich glaube, die OPV laufen mit +/-6V.

[alfsch]

mit 1k + 1n geht der input Filter ganz ok, -0,2dB bei 20kHz

[christianw.]

Wirklich, wirklich..

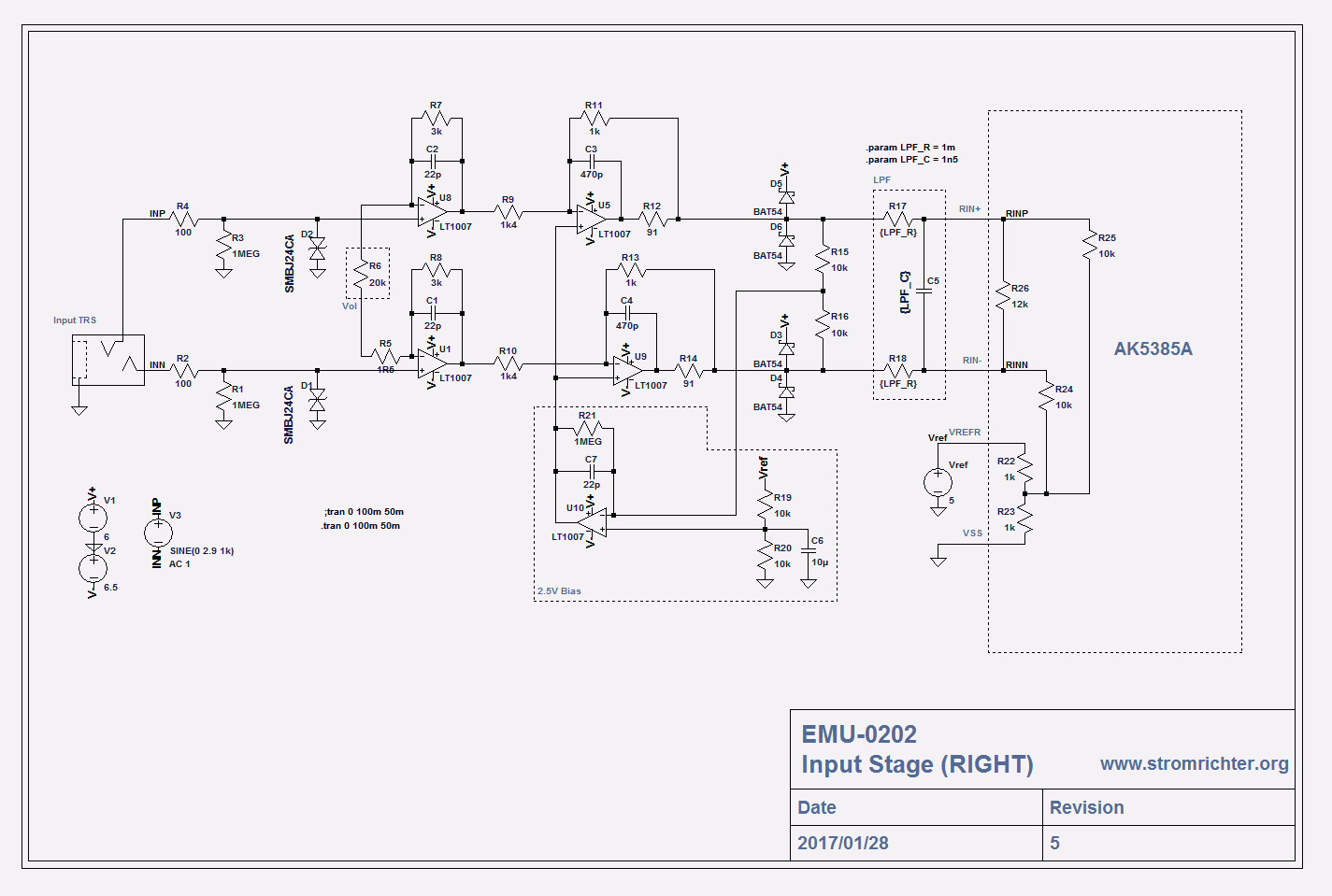

So siehts aus (Echte gemessene Spannungen):




  EMU0202_Rin_R5.asc (Größe: 9,72 KB / Downloads: 572)

---

(28.01.2017, 09:50 PM)alfsch schrieb: mit 1k + 1n geht der input Filter ganz ok, -0,2dB bei 20kHz

Dafür fehlen 2dB Signal.

[alfsch]

okidoki, dann 330 r + 2n2

+
die Schaltung mit U10 ist so...clever.
bringt den ADC-input sauber auf NULL DC Anteil

[christianw.]

Diese 91R sind auch im DB angegeben als Teil des LPF - hier sind sie in der GK integriert, kann man also auch diese gegen 330R tauschen?

Irgendwo müssen wir noch -20dB ziehen.

[christianw.]

Der KH-Verstärker müsste der JRC2114 (U13) sein,

http://www.njr.com/semicon/PDF/NJM2114_E.pdf

Sonst bleibt keiner übrig.

[voltwide]


Hab mal die Original-Refs der OPVs eingetragen - erkennbar am Unterstrich

---

  EMU0202_Rin_R5.asc (Größe: 9,73 KB / Downloads: 589)
Die screenshot-Auflösung ist mal wieder Müll

[christianw.]

Kannst du eventuell einen der C0G Caps messen? C23 oder C24, das sind die beiden direkt an den ADC-Eingängen.

[voltwide]

hab mich mal etwas eingelesen in das Thema.
Das ADC-Datenblatt gibt leider keine Hinweise auf Linearität / Verzerrungen - sollten die im Rauschen untergehen?
Die gezeigten DIY-patches laufen doch auf einige heftige Änderungen hinaus, dabei geht oft die echte Differenzbildung flöten, es bleiben asymmetrische Eingänge, die Eingangsimpedanz wird drastisch reduziert, etc.

Allerdings könnte ich mir vorstellen, dass der EMU-Einangsbuffer tatsächlich vermeidbare Verzerrungen erzeugt,
da die Eingänge ein Gleichtaktsignal sehen.
Von daher wäre der Umbau auf Invertier-Verstärker möglicherweise zielführend.
Genau das sieht man in den Umbauanleitungen und in der ADC-Applikation.

[christianw.]

Um das zu testen böte es sich wohl an, das Signal an den beiden 1k4 (diese also entfernen) Widerständen einzuspeisen - somit minimalinvasiv und leicht rückbaubar - nicht?

---

(29.01.2017, 04:53 PM)voltwide schrieb: Das ADC-Datenblatt gibt leider keine Hinweise auf Linearität / Verzerrungen - sollten die im Rauschen untergehen?

Schau mal hier ins Datenblatt vom EVM:

https://stromrichter.org/showthread.php?...#pid306341

Da ist alles gewünschte vorhanden. (Fig. 3/11/19)

[alfsch]

+volti

Zitat:Allerdings könnte ich mir vorstellen, dass der EMU-Einangsbuffer tatsächlich vermeidbare Verzerrungen erzeugt,

da die Eingänge ein Gleichtaktsignal sehen.

wo ?  ich sehe ne wunderbar symmetrische Schaltung

[voltwide]

(29.01.2017, 05:20 PM)alfsch schrieb: +volti

Zitat:Allerdings könnte ich mir vorstellen, dass der EMU-Einangsbuffer tatsächlich vermeidbare Verzerrungen erzeugt,

da die Eingänge ein Gleichtaktsignal sehen.

wo ?  ich sehe ne wunderbar symmetrische Schaltung

Ich auch, trotzdem gibt es Gleichtaktsignal.

---

Hab mal den sweetspot gesucht, und jeweils länger gemittelt...

rechter Kanal (gain=Min)


linker Kanal

U3=NJM4580
U5,U6=OPA1662

OPA1662,OPA1612 funktionieren nicht als U3, nach dem Einschalten "lachted" U3a, d.h Ausgang=0
inv-Eingang = 3,7V. Läßt sich rückstellen, indem man + und - Eingang mal kurz brückt.

[alfsch]

wieviel Gleichtakt Anteil denn?   weil: mit 1% R kann das bei ca -40dB liegen; wenn du es besser willst, wirds teurer; entweder Präzisions-R oder Abgleich mit Spindel Tr.
