[christianw.]

Btw. Diese Schirmatte befindet sich auf beiden Seiten des Netzteils, beide sind aber nirgends angeschlossen.

[voltwide]

Zitat:Original geschrieben von Black_Chicken

spannend, geht sowas auch in "groß" ?

Macht keiner, weil bei größeren Leistungen die Nachteile überhand nehmen (Wirkungsgrad, Schaltverluste, fehlende komfort-features etc)

[christianw.]

Zitat:Original geschrieben von alfsch
nr 4 gap 6,8 mm min.

Im Vergleich zu dem schon Bauteilegrab.

Was schaltet in Nr.4 eigentlich, sind hier Optokoppler und Schalter in einem Gehäuse?

[alfsch]

nr 4 hat nen speziellen smps chip ... opto gibts wohl keinen

[christianw.]

So ein 6-Pin IC? Sieht aber so aus, als ob da eine Trennung vorliegt. (Zumindest das Layout zeigt so)

So ein Teil ohne Opto bleibt ja vollständig auf der Primärseite:

http://cds.linear.com/docs/en/datasheet/3798fa.pdf

Oder so:

http://fa.itservice-bg.net/baza/ic_power...5_data.pdf

[Black_Chicken]

danke, macht ja auch sinn

[Basstler]

Ui ... die Chinaböller würde ich allesamt ins Recycling übergeben !

Auch wenn die statischen Leckströme grad so passen, die fehlende Kriechstrecke ist ein No-Go
Die Dinger nach IEC 61000-4-5 (Stoßspannungsprüfung) behandelt, dürfte zu einem beeindruckenden Feuerwerk führen.
Die Amplitude ist nur der Zünder, der dann fließende Strom durch die ionisierte Umgebung dürfte auch das verklebte Gehäuse 'öffnen'

Bzgl. fehlender, dedizierten Sicherungen - dort wird immer eingeplant, das es die Leiterbahnen verdampft, was ja auch passiert.
Ist zwar brandgefährlich, aber eine UL Zulassung hat der Hersteller bestimmt nicht im Sinn gehabt ...

[alfsch]

also die irgendwo (hab vergessen, wo) angesprochenen 5V / 3A USB-charger  Wandwarzen sind angekommen;
Chris wollte doch nen Dauertest : muss leider ausfallen, weil
1A -> 4,8V ok,
bei 2A ...bricht weg.
3A Test entfällt somit.

+ Volti wird freuen: endlich ein China-smps , das alle aufgedruckten Sicherheits-labels auch wirklich erfüllt !
-- es steht nixchts drauf. wirklich nichts, ausser "USB charger 3.1A "  , soll übersetzt wohl bedeuten: 3 USB Buchsen, 1A gesamt.

ich mach morgen mal nen Isolations-Test...

[voltwide]

oioioi, das scheint ja mal wieders ganz feine Ware zu sein

[christianw.]

3.1A klingt logisch.

[alfsch]

jooo ...
+
Isolationsprüfung (500V) überstanden...konnte mir aber nicht verkneifen, eines aufzumachen...
VDE-graben : immehin 1mm     , na steht ja auch nix von VDE drauf

ein SO-8 Ding drin, LP3773 ;   -> LP3773 5V1A
http://www.dianyuan.com/bbs/1499974.html

war meine Messung: 1A ok, 2A geht nix , also ok.

[christianw.]

Kannst du auch mal 1/2kV testen, oder ist das an der Stelle nicht sinnvoll?

[alfsch]

hm - der Tester kann auch 1,5kV AC , sind dann 4kVpp ; ob das mit dem 1mm gap gutgeht ?

ich guck mal...

[christianw.]

In der 4ma war vor Monaten BGV E-Test aller elektrischen Geräte. Danach brauchte ich ein neues Laptopnetzteil. (Compaq)

[alfsch]

der Standard-Test ist die 500V DC , auf Isolation; die NT hatten 560Mohm + 720Mohm , also ok.
+ 1,5kV AC auf Durchschlag... also denn..

[alfsch]

wow - erfolgreich äähmm überstanden.

geht auch noch, blaue LEDs beleuchten die USB von innen

[christianw.]

Wenn du zuviel davon hast, könnte man 1k5V mal bis zum Durchschlag testen. Da könnte man zumindest "ahnen" wie gut das Teil auf Lebenszeit ist.

---

Bei Marschmusik und einem guten Glas Gerstensaftkaltschorle.

[voltwide]

(05.10.2017, 12:50 PM)alfsch schrieb: der Standard-Test ist die 500V DC , auf Isolation; die NT hatten 560Mohm + 720Mohm , also ok.
+ 1,5kV AC auf Durchschlag... also denn..

neee - getestet wird sowas mit 3750Vrms 50Hz, langsam über Stelltrafo hochgefahren.

[alfsch]

welche Norm ist das?



Zitat:VDE 0113 (EN 60204)
Teil 1*
Sicherheit von Maschinen - Elektrische Sicherheit von Maschinen
VDE 0113 gilt für Verdrahtungen innerhalb eines Maschinensystems

- Schutzleitersystemprüfung jetzt wahlweise durch zwei Verfahren möglich
1. Für kleine Maschinen bis 20m: Widerstands
messung mit 10 A~, mit Spannungsabfallmessung
2. Für Maschinen >20m Länge: Messung durch
Schleifenimpedanzmessung (VDE 0100 Teil 610)
- Isolationswiderstandsmessung
mit 500 V=, Grenzwert > 1 MΩ
- Restspannungsmessung, nach 5 s < 60 V (1 s für Masch. m. Steckvorrichtung)
- Hochspannungsmessung mit 2 x UN oder mit mind. 1000 V~ (Trafo mit mind. 500 VA erforderlich), Dauer mind. 1 s
(Inbetriebnahme gemäss VDE 0104)
Erst- und Wiederholungsprüfungen sind identisch

so habe ich es geprüft ...500VDC Isolation, + Ableitstrom bei 1KVAC

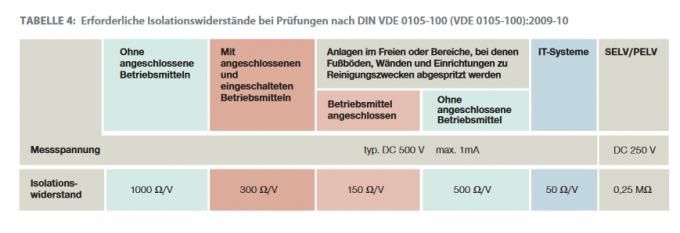

[voltwide]

Deine VDE-Norm kenne ich nicht. Steckernetzgeräte fallen unter den scope von IT-Sicherheit, d.h EN60950-1 (obsolet), abgelöst durch EN62368-1. Und dann gibt es noch extra für Netzgeräte EN62558-?, die Unternorm weiß ich gerade nicht, ich bin nicht auf der Arbeit und kann von daher nicht nachsehen.
Aber selbst nach der alten VDE 0550 wurden Printtrafos schon schon mit 3-5kV geprüft.
Eine Prüfspannung von 500Vdc kannst Du schon mit einfachem Kupferlackdraht haben - völlig inakzeptabel als Isolation in Schutzklasse II Geräten.

Bei mir auf der Arbeit werden solche Isolationstests generell mit 5kVrms/50Hz durchgeführt.
