ChocoHolic · 11.06.2016, 12:52 PM

Aha, joa das ist natürlich auch ein LiteAmp.
Als freundeskreisweit anerkanntes Weichei klappe

muss ich aber doch darauf hinweisen,
dass Styropor als Gehäuse für Leistungselektronik und bei Seboj großflächig im Haus zu der Art von Sorglosigkeit gehört für den natürlich jeder Feuerwehrmann gerne sein Leben riskiert.
(Zulassung als Baumaterial hin oder her...)

voltwide · 11.06.2016, 02:38 PM

Zitat:Original geschrieben von ChocoHolic

Aha, joa das ist natürlich auch ein LiteAmp.
Als freundeskreisweit anerkanntes Weichei muss ich aber doch darauf hinweisen,
dass Styropor als Gehäuse für Leistungselektronik und bei Seboj großflächig im Haus zu der Art von Sorglosigkeit gehört für den natürlich jeder Feuerwehrmann gerne sein Leben riskiert.
(Zulassung als Baumaterial hin oder her...)

Tja, das Gefahrenpotential eines Röhrenamps mit 450V Anodenspannung wäre ja auch mal dagegen zu halten.
Aber irgendwas is ja immer! Tongue

Auf jeden Fall habe ich mir vorgenommen, die Aussenwände meines Hauses NICHT flächendeckend mit Styro-Gitarrenverstärkern zu verkleiden. klappe

voltwide · 11.06.2016, 06:24 PM

It's Warnex time! Confused

christianw. · 11.06.2016, 08:24 PM

Wird das gerollt auch so "flockig"?

voltwide · 11.06.2016, 11:40 PM

Bei mir nicht. Ich benutze eine Schaumstoffrolle.

SEBOJ · 12.06.2016, 11:11 AM

Zitat:Original geschrieben von ChocoHolic
.........(Zulassung als Baumaterial hin oder her...)

Die wahnsinnige Dämmerei ist doch perfektes Marketing der Lobbyisten über "unsere" Volksvertreter.
- für erdnahe Verwendung (wenn man an Dämmung glaubt) fällt mir leider nur noch Schaumglas oder weglassen ein.
Die wirkliche Bilanz für kunterbunte Chemie wollen wir doch alle nicht wirklich kennen Cool

ChocoHolic · 12.06.2016, 08:31 PM

Zitat:Original geschrieben von voltwide
Aber irgendwas is ja immer!

...wohl wahr, wohl war..

Zitat:Original geschrieben von voltwide
Auf jeden Fall habe ich mir vorgenommen, die Aussenwände meines Hauses NICHT flächendeckend mit Styro-Gitarrenverstärkern zu verkleiden.

...also Druck könnteste deinen Nachbarn damit aber schon machen Big Grin

voltwide · 27.07.2018, 12:14 AM

Da die Gitarrenelektronik mich ja doch nicht wirklch los läßt ( hierbei handelt es sich vmtl um ein aussterbendes Nachkriegsleiden) habe ich meine alten Schaltpläne studiert.

Natürlich gaaanz langsam und bei laufendem Ventilator.

Mit dem zeitlichen Abstand fällt dann doch das eine oder andere auf, was man verbessern könnte.
insbesondere unter dem Aspekt die physikalisch möglichen Rauschabstände auch wirklich aus zu reizen.

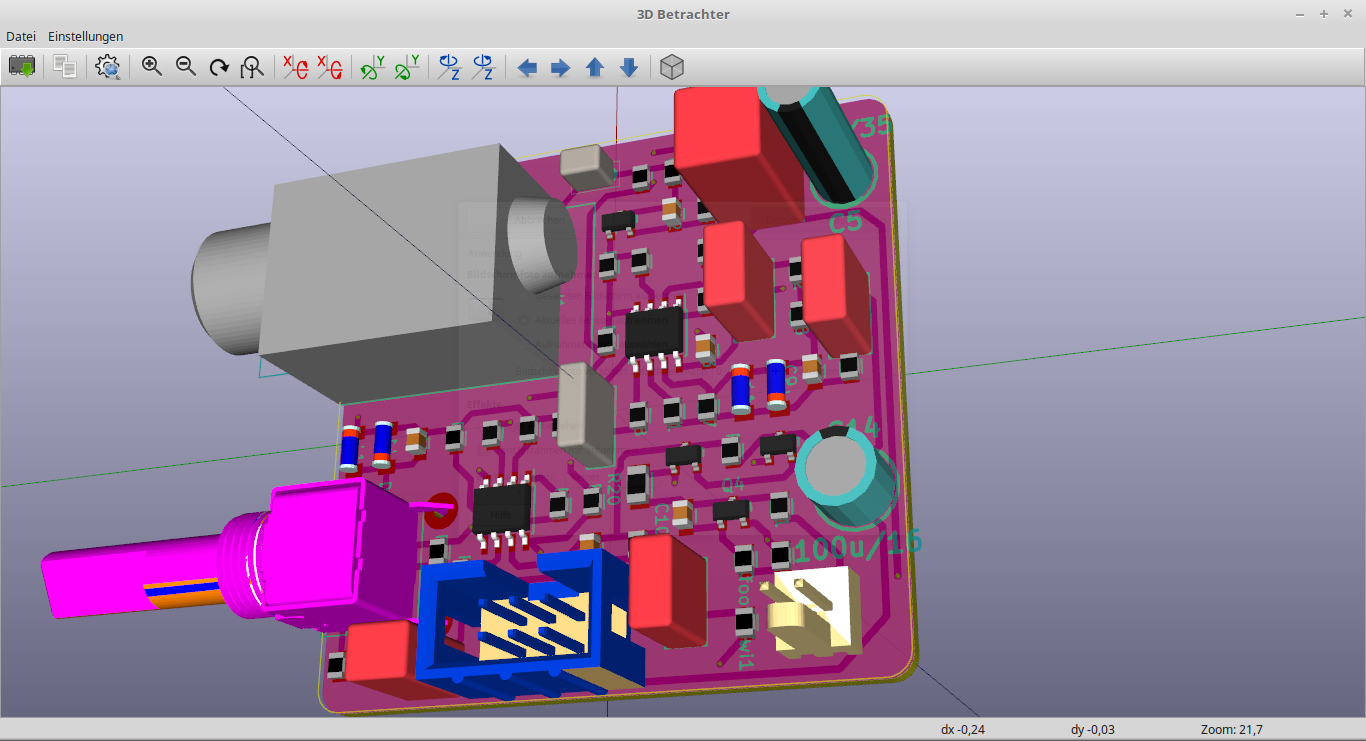

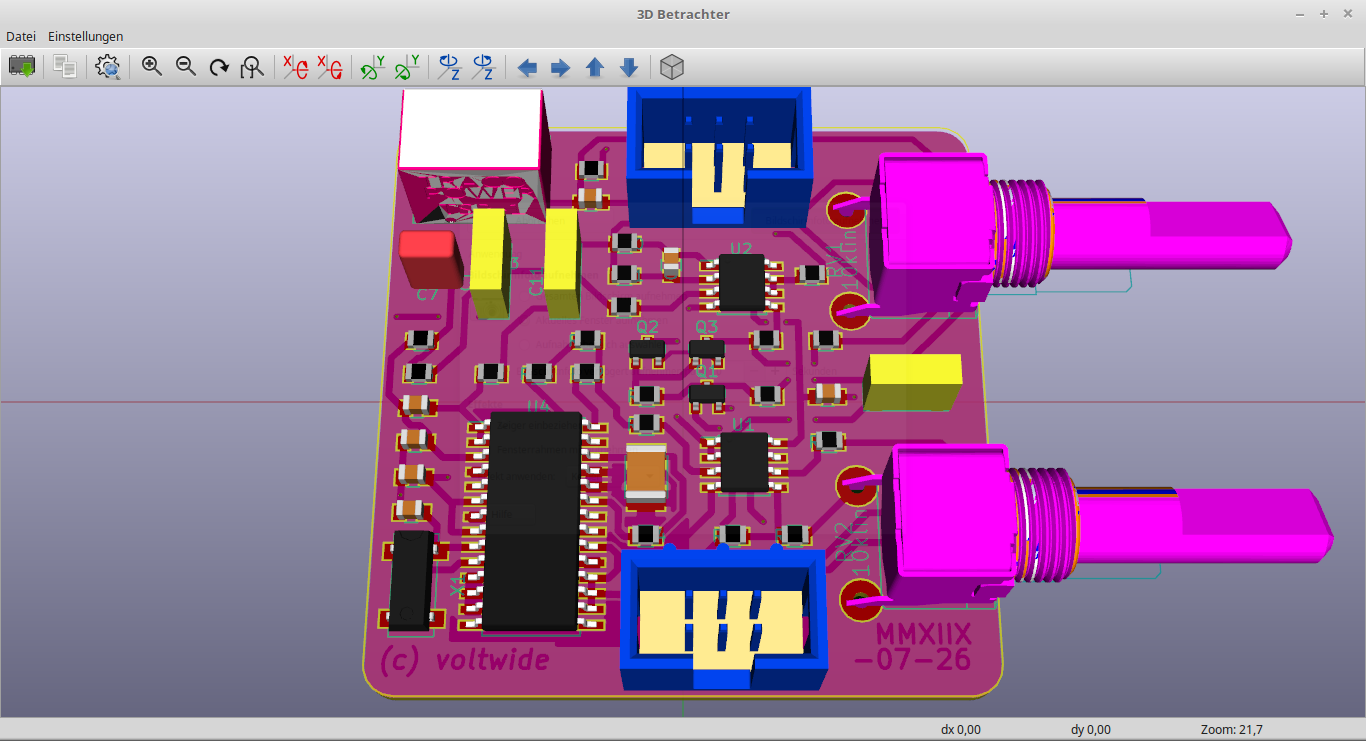

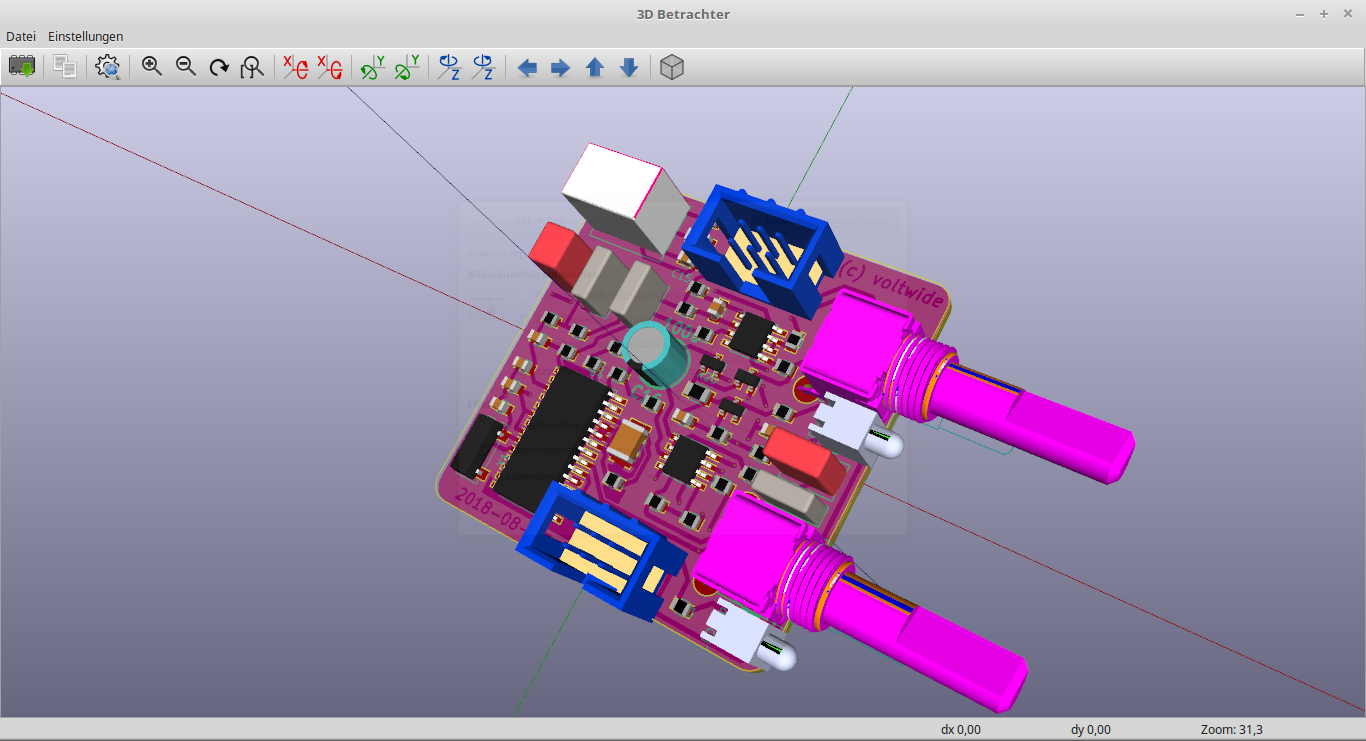

Also habe ich mich mal wieder in KiCAD rein gewurstelt und als erstes das Chorus-Hall-Modul neu aufgelegt.

voltwide · 27.07.2018, 12:44 AM

fv1_chorus_reverb_2018_07_26_sch.pdf (Größe: 78,48 KB / Downloads: 440)
dazu der Schaltplan

christianw. · (Dieser Beitrag wurde zuletzt bearbeitet: 27.07.2018, 12:17 PM von christianw..)

Was ist nun besser/neu/anders?

Btw. CUI hat jetzt schöne/günstige 78XX drop ins verfügbar. Diese laufen um 680kHz:

https://www.cui.com/product/resource/vx78-1000.pdf

(Günstig ist relativ, um 4.80€)

voltwide · (Dieser Beitrag wurde zuletzt bearbeitet: 27.07.2018, 02:03 PM von voltwide.)

(27.07.2018, 12:16 PM)christianw. schrieb: Was ist nun besser/neu/anders?

-Rauschen wurde verbessert. Auch in den Bereichen, wo das Hall Signal abgedreht wird.
Neben Schaltungsänderungen kommen hier die mit 3V3 versorgten TS922 zum Tragen.

-Der Hall-Effekt ist jetzt überblendbar zwischen 100% trocken bis 100% Effekt.
-Schaltungsvereinfachungen rund um den FV-1.
-GND-Plane Unterseite mit minimalen Schlitzungen.
-Vin,max = Vout,max = 3Vpp (1Vrms)

Zu den 78xx Wandlern: Die sind für 1A optimiert, zeigen aber immerhin schon mal Wirkungsgradverläufe ab 10% Last.
Am liebsten wäre mir hier allerdings ein optimaler 100mA Schaltregler....

christianw. · (Dieser Beitrag wurde zuletzt bearbeitet: 27.07.2018, 04:58 PM von christianw..)

Was sind denn die Eingangsspannungsparameter? Was hast du denn derzeit verbaut, ist das kein "Tracopower"?

Die Teile gibts auch als 500mA Wandler:

https://www.cui.com/product/resource/vx78-500.pdf

voltwide · 27.07.2018, 06:02 PM

(27.07.2018, 04:57 PM)christianw. schrieb: Was sind denn die Eingangsspannungsparameter? Was hast du denn derzeit verbaut, ist das kein "Tracopower"?

Die Teile gibts auch als 500mA Wandler:

https://www.cui.com/product/resource/vx78-500.pdf

Deine Frage verstehe ich nicht. Der FV-1 wird aus 3V3 gespeist und hat RRIO - also normiere ich den Audiopegel auf 3Vpp.
Die 500mA-Regler kenne ich von div Herstellersn wie Traco, Recom, Würth etc.
Da nehme ich was gerade gut zu haben ist.
Aktuelle Wohnungstemperatur: 28C

voltwide · (Dieser Beitrag wurde zuletzt bearbeitet: 10.08.2018, 11:44 PM von voltwide.)

Der Chorus/Reverb ist inzwischen aufgebaut, getestet und eine aktualisierte Leiterplatte dürfte hier im Laufe der nächsten Woche eintrudeln.
Dazu kommt ein neuer Eingangsteil mit dem bewährten variablen Verzerrer, zusätzlich ein zweiter Kanal (schaltbar) für fest eingestellte extreme Verzerrungen à la Gary Moore. All das ist optimiert auf geringstes Rauschen.
