Für den unteren 5210 Lock-In (aus dem Bild) wird angegeben:
Input Impedance: 100MEGOhm 30pF
Max input voltage: +-100V AC without damage, +-10V without saturation

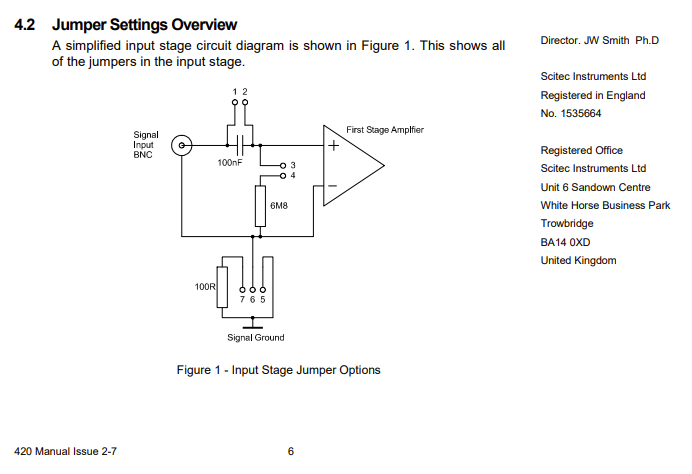

Kaputt gegangen ist aber nachfolgendes Gerät/Modell:
Scitec Instruments Model 420
https://scitec.uk.com/lockin_amplifier/p...%202-7.pdf
Standard:
Ich denke dieser Modus wäre problematisch:
Hier nochmal der Schaltplan einer alten "Schutzbox":
Dioden sind 1N5908 Transil 8V ESD Dioden.
Soweit ich verstanden habe, werden die gefährlichen Spannungsspitzen durch unsauberes "Brennen" der Hohlkathode erzeugt, also so eine Art spratzeln/funkeln. Die normalen Peaks sind natürlich wesentlich kleiner.
1n5908.pdf (Größe: 110,79 KB / Downloads: 106)
