Mit passender Last konnte ich nun bei 250/500/750W Ausgangsleistung testen - mehr gibt meine Versorgung nicht her. (12V 66A)





Interessant hierbei waren die Temperaturen auf dem Board, weniger die Signalformen der Ansteuerung.

[attachment=2871]

Umgebungstemperatur: 22°C

Gemessen wurde die Temperatur der Schalt-FET, es zeigt sich einen homogene Temperaturverteilung über alle 4 Phasen. Das im Vorfeld an der Schwelle zum CCM auftretende Phänomen ist nicht erkennbar. Die Temperaturen wurden jeweils nach 20 Sekunden Einschaltdauer gemessen, die Senke muss noch ohne aktive Kühlung arbeiten.



Bei 250W: 42°C
Bei 500W: 61°C


Bei 750W: 80°C


Sieht doch erstmal zuversichtlich aus, nun muss ein stärkeres Netzteil am Eingang her. Der Ausgangsripple ergibt sich zu 130mV bei 50V und 750W mit ca. 1MHz.



Die Peaks/Glitsches kommen wohl vom Messaufbau, das Scope ist mit dem normalen Kabelsatz (und Massepeitsche) draufgeklemmt.

---

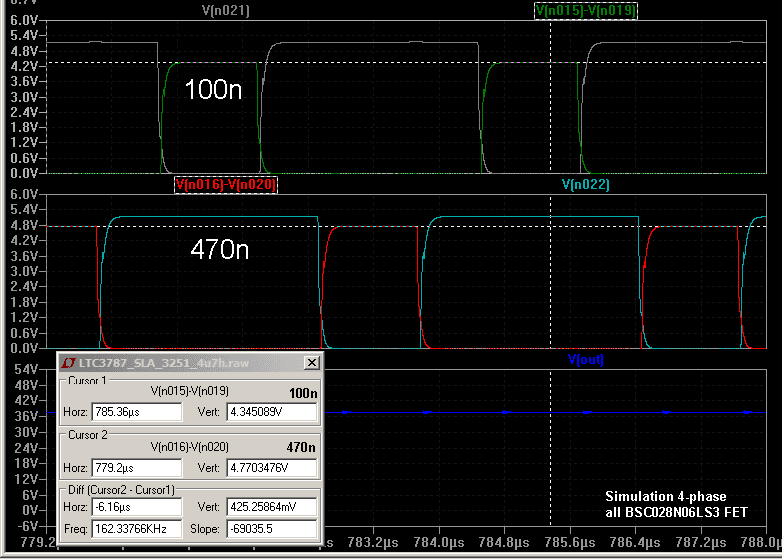

Bezüglich der Werte der BS-Kondensatoren habe ich mal eine Simulation in LTSpice laufen lassen. Hier zeigt sich, dass 100n doch etwas knapp sein können, zumindest in der simulierten Konstellation mit BSC028N06LS3 für alle FET. Ein Unterschied von knapp 0.5V, das macht sich im RdsON bemerkbar.

Simulationsdaten: LTC3787_SLA_3251_4u7h.asc
