#197
26.09.2018, 04:34 PM (Dieser Beitrag wurde zuletzt bearbeitet: 26.09.2018, 04:53 PM von christianw..)

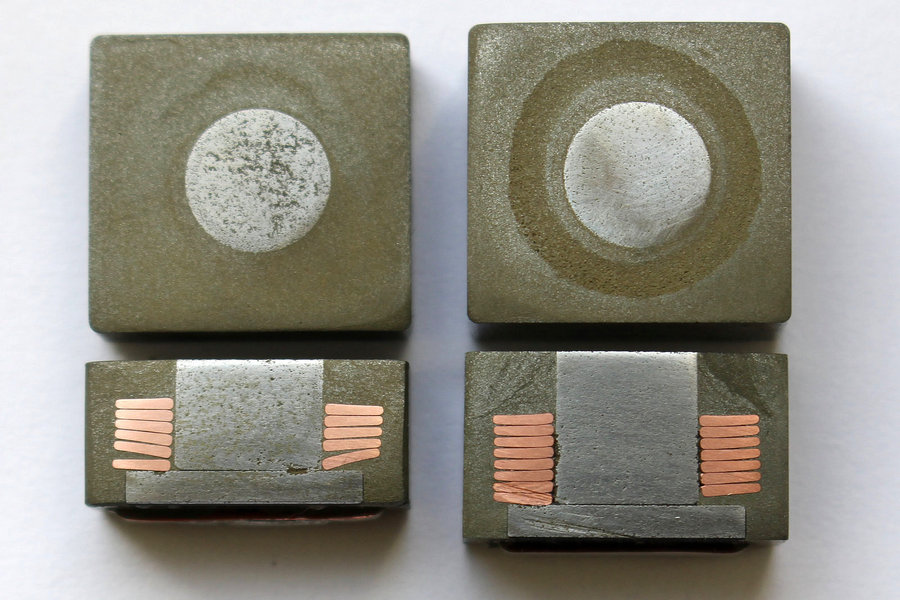

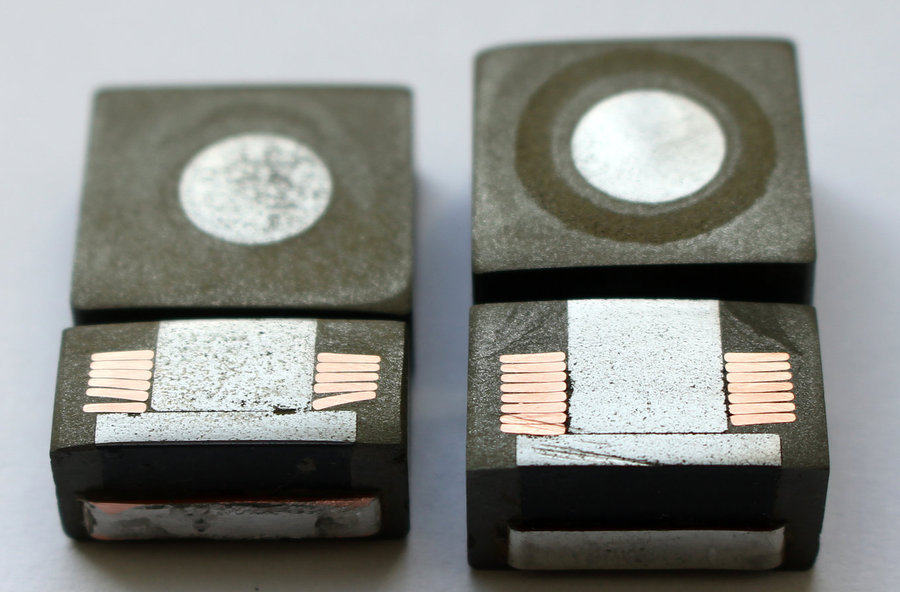

Hier nun mal 1580-302 und XAL1510-472 im Vergleich.







Die Flachdrähte werden unten herum um die Eisenpulverplatte gebogen. Somit existiert ein unterer Sockel auf den der mittlere Eisenpulverkern aufgesetzt wird - mit Luftspalt versehen. Danach wird m.E. der Wickel aufgesetzt und unten gebogen. Bei der -472 sieht es so aus, als ob der Wickel dann mit einer Masse am Kern fixiert wird. Nachfolgend wird die Ummantelung aufgespresst und der obere Spalt mit einem weiteren Material verschlossen.

Es sind also 3 Materialien + Kupfer im Spiel. (Zumindest bei XAL1510-472)
