24.08.2018, 08:25 PM
Hier der Vergleich einiger ausgewähter Spulen für den LTC3784. Gemessen wurde immer Leerlauf bei 230/350kHz in FCC/PS.

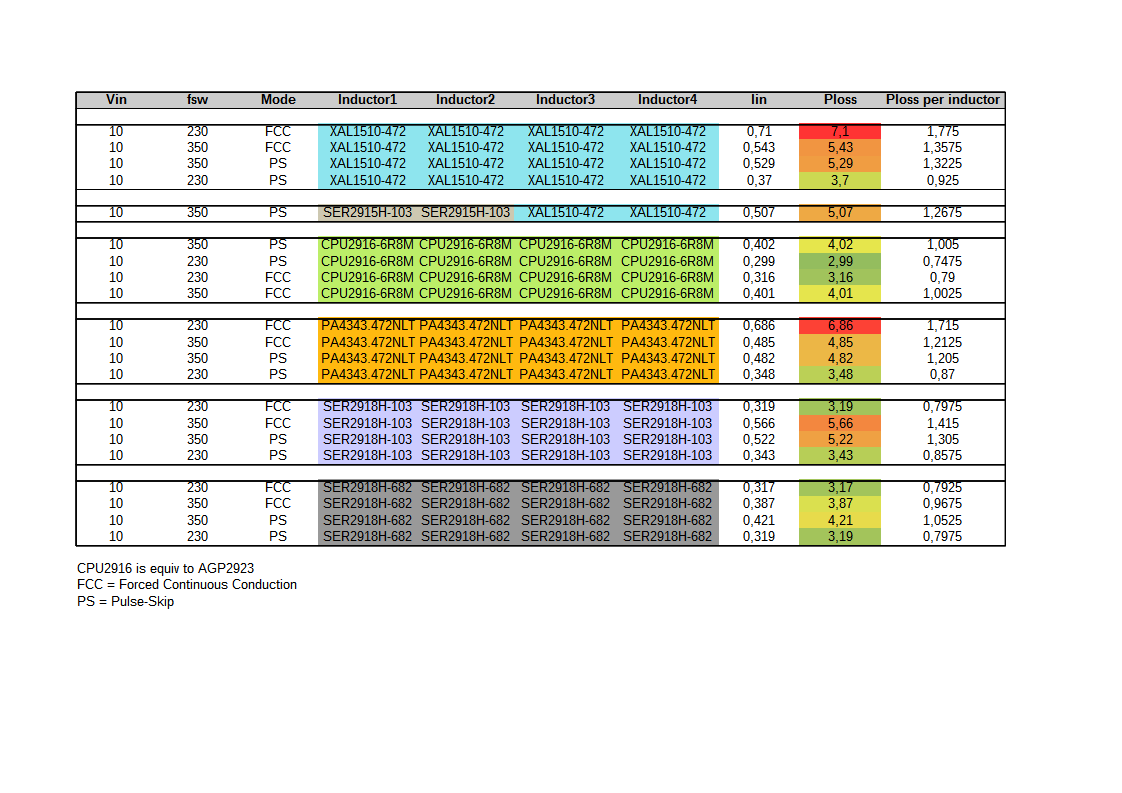

Übersicht:
230kHz PS:
350kHz PS:
230kHz FCC:
350kHz FCC:

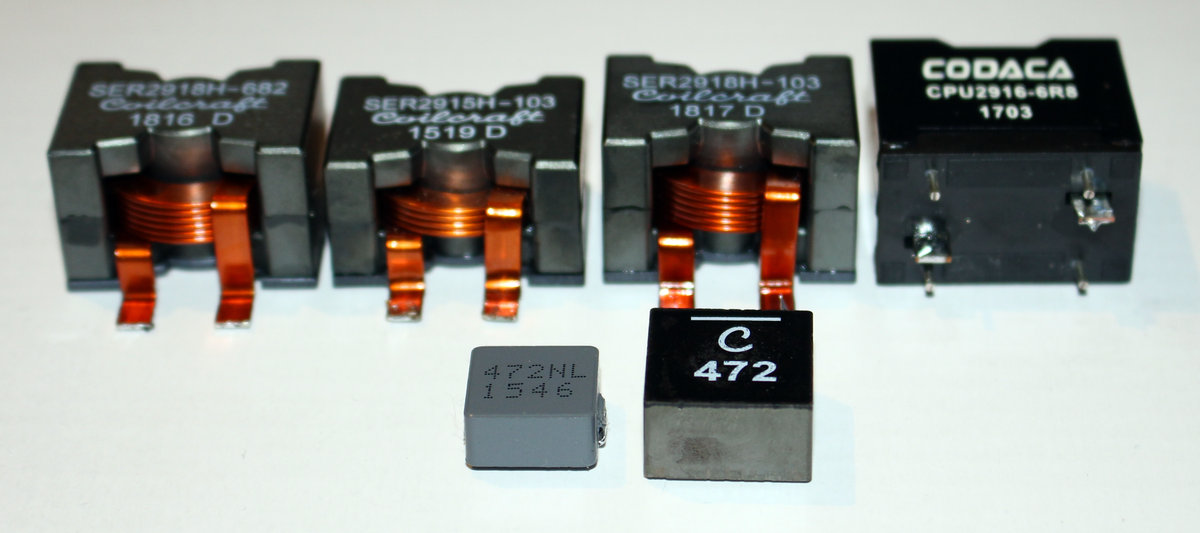

Die Testkanditaten:
Die großen Ferrite bleiben allesamt kalt, auch wenn die SER2918H-103 offensichtlich schlechter performt als ihre Kollegen. Gestern kamen noch Muster von Pulse (PA4343.472NT), die kleinen Grauen. Obwohl von allen die kleinste Bauform, lassen sie sich bei 230kHz mit Pulse-Skip gut nutzen. Im Vergleich zu den Composite-Drosseln von Coilcraft (XAL1580/XAL1510) werden diese wesentlich weniger warm. Bei derzeit 25°C Raumtemperatur erreichen die Pulse 41°C also dT=16°C - Okay..
Bleibt zu sagen, die XAL1580/1510 sind in dieser Anwendung absolut ungeeignet.
Übersicht:
230kHz PS:
350kHz PS:
230kHz FCC:
350kHz FCC:

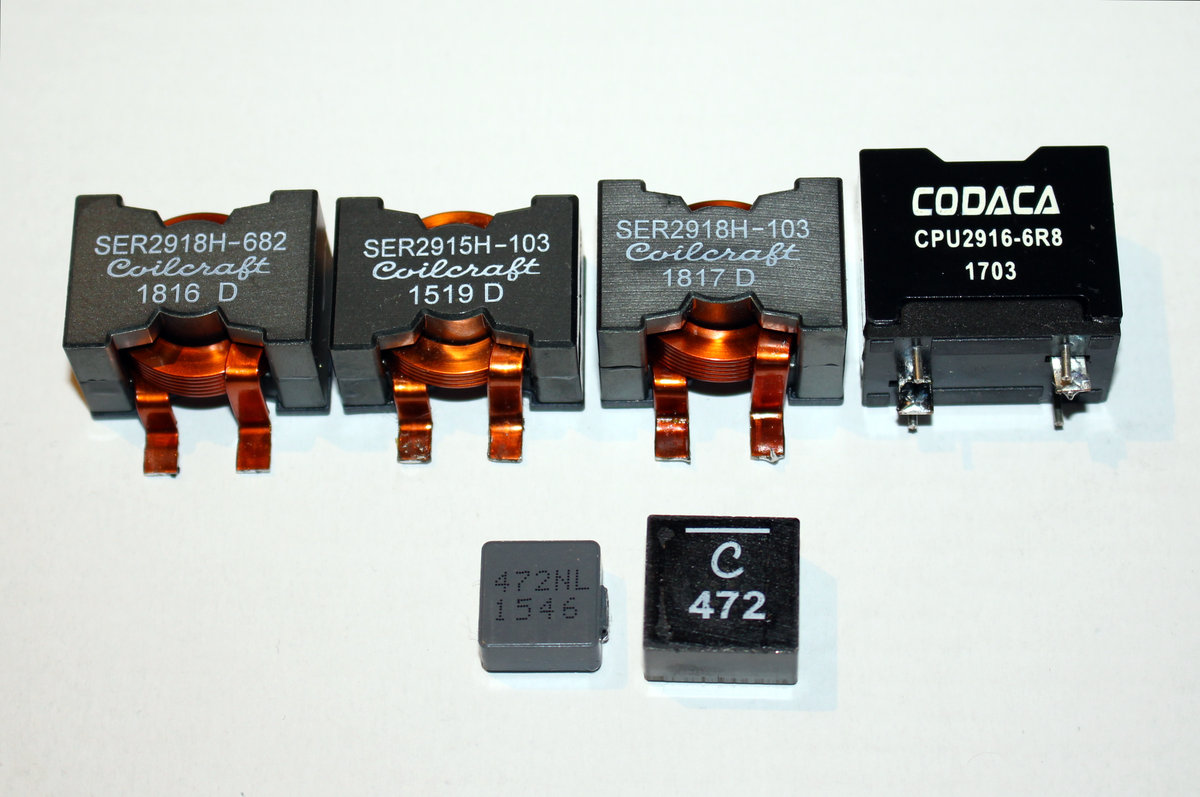

Die Testkanditaten:
Die großen Ferrite bleiben allesamt kalt, auch wenn die SER2918H-103 offensichtlich schlechter performt als ihre Kollegen. Gestern kamen noch Muster von Pulse (PA4343.472NT), die kleinen Grauen. Obwohl von allen die kleinste Bauform, lassen sie sich bei 230kHz mit Pulse-Skip gut nutzen. Im Vergleich zu den Composite-Drosseln von Coilcraft (XAL1580/XAL1510) werden diese wesentlich weniger warm. Bei derzeit 25°C Raumtemperatur erreichen die Pulse 41°C also dT=16°C - Okay..
Bleibt zu sagen, die XAL1580/1510 sind in dieser Anwendung absolut ungeeignet.
