#117
14.08.2018, 02:21 PM (Dieser Beitrag wurde zuletzt bearbeitet: 14.08.2018, 02:46 PM von christianw..)
Eine ähnliche Baugröße als Alternative von Bourns in 4u7H:
https://www.bourns.com/docs/product-data...p1265a.pdf

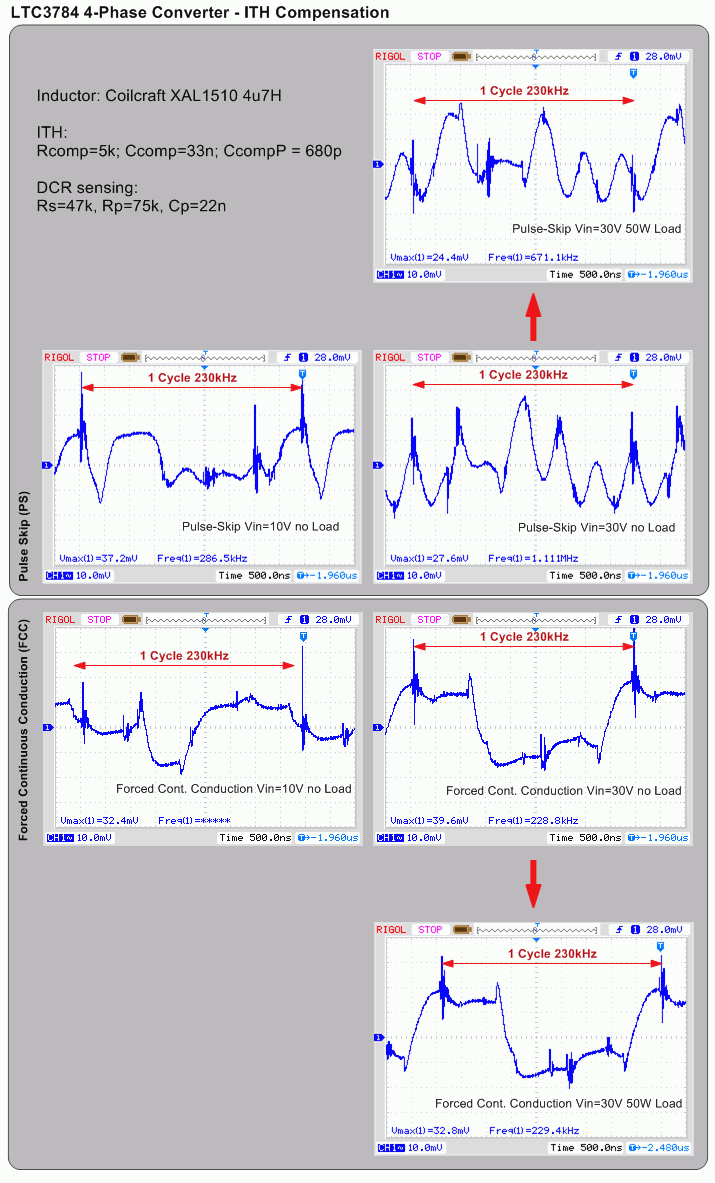

Ich habe mal am ITH gemessen (direkt am Pin mit angelötetem Pigtail ohne weitere Compensation) bei 10V und 30V sowie 50W Last an 30V Eingangsspannung:



AC-gekoppelt, Lastsprung muss ich mir noch ansehen.
