(2/4) Multiphase Step-Up Wandler - Boost Converter
Offline
christianw.
Member


Beiträge: 10.599
Themen: 355
Registriert: Jul 2012
#95
10.08.2018, 04:27 PM (Dieser Beitrag wurde zuletzt bearbeitet: 10.08.2018, 04:29 PM von christianw..)
Ein paar Bilder:

Top/BottomGate Signale für Phase1:

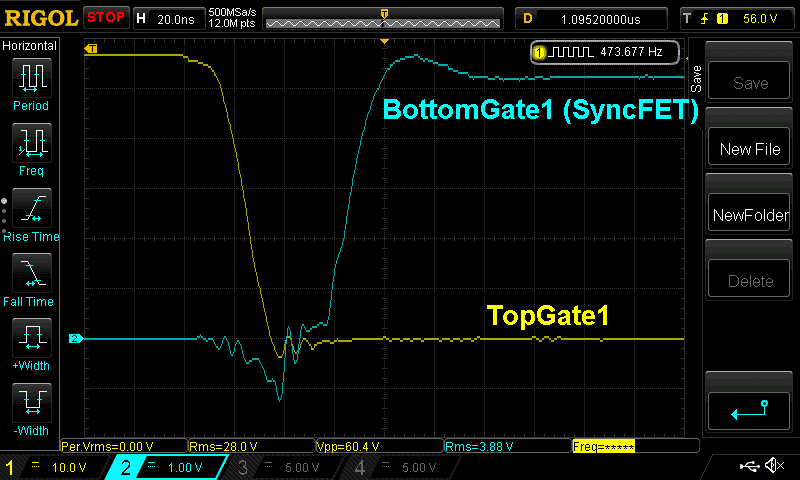

Ein:

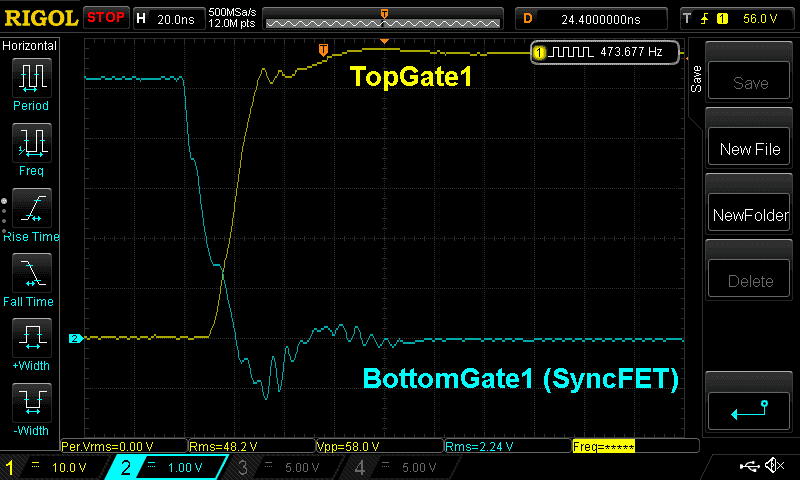

Aus:

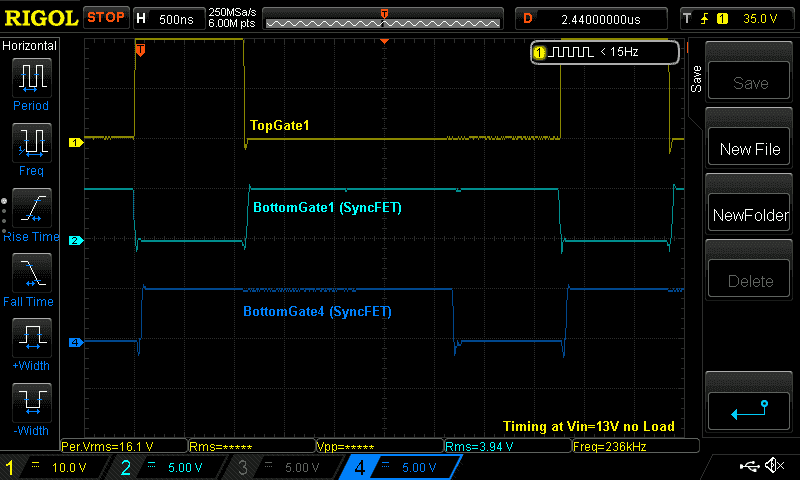

Timing ohne Last bei Vin=13V:

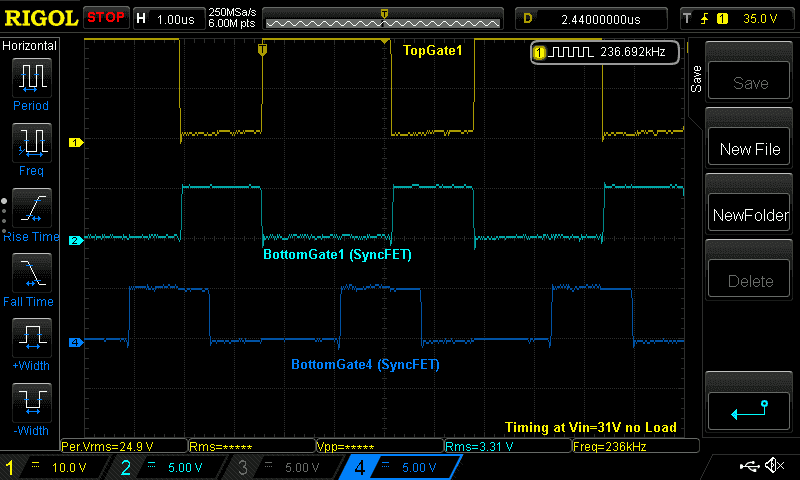

Timing ohne Last bei Vin=31V:


Beim TopGate muss noch die Ausgangsspannung (51.4V) abgezogen werden, ich habe massebezogen gemessen.

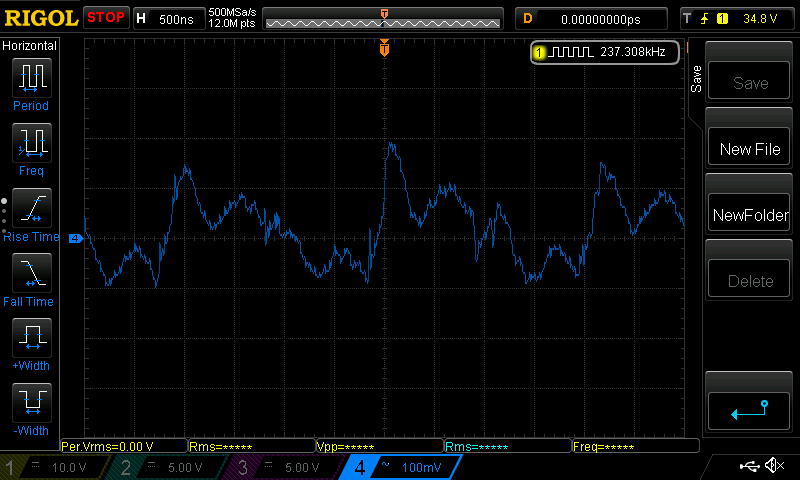

Ausgangsripple bei Vin=13V:

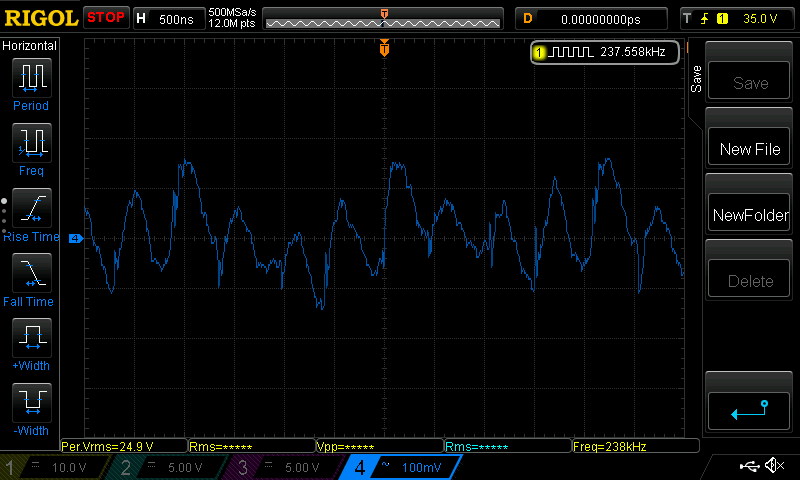

Ausgangsripple bei Vin=31V:

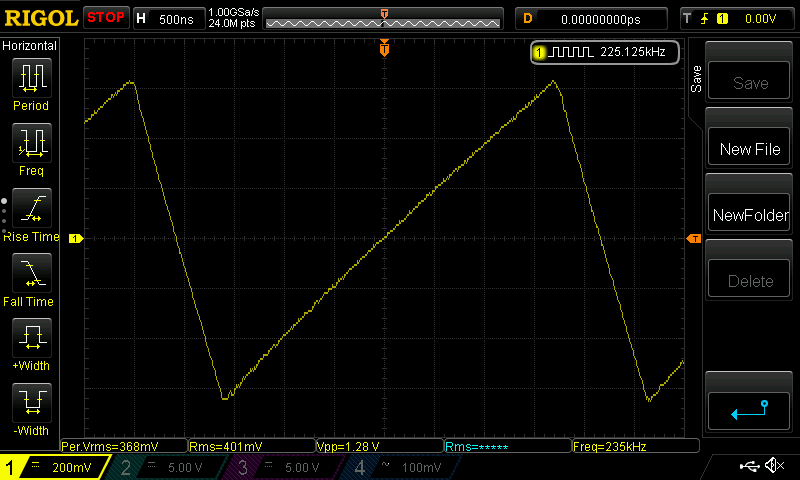

Stromsonde in Phase4 ohne Last:
