30.08.2017, 01:12 PM
3 Boards verglichen Left/Right, alle selbes Setup.
24V, 20dB, 1SPW, 600kHz, 10R, symmetrische Ansteuerung

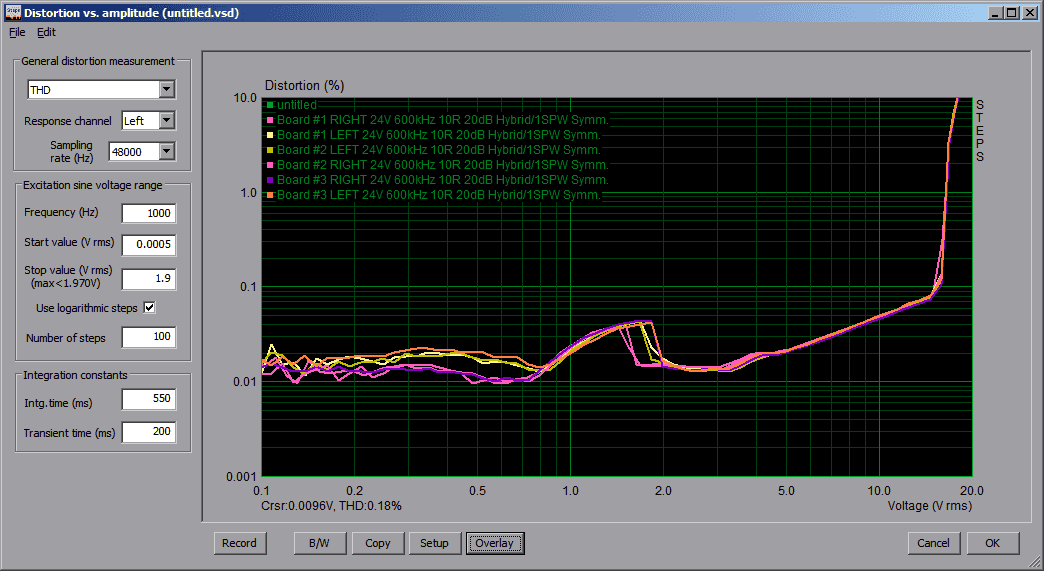

Left/Right:

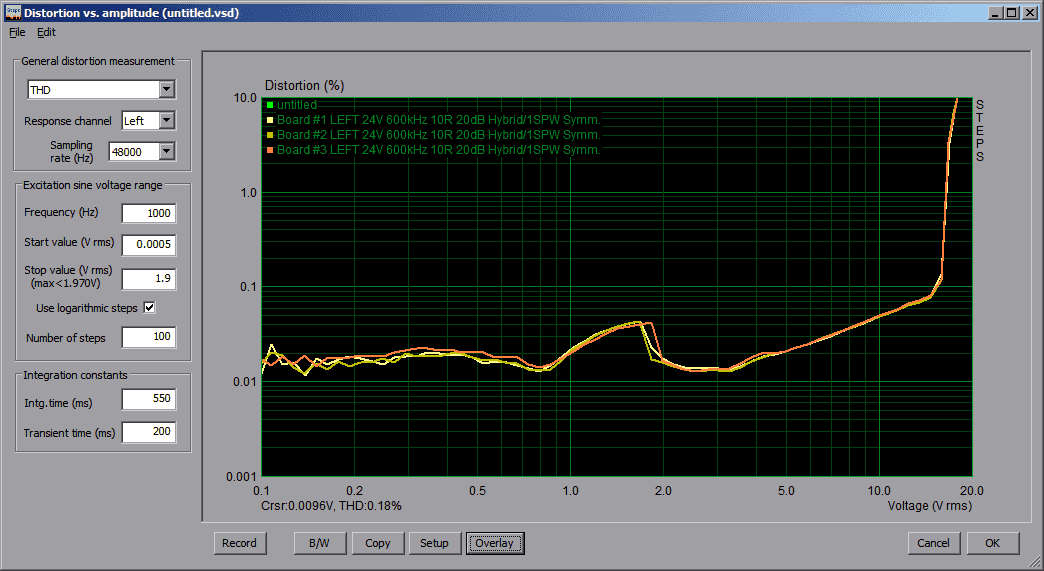

Left:

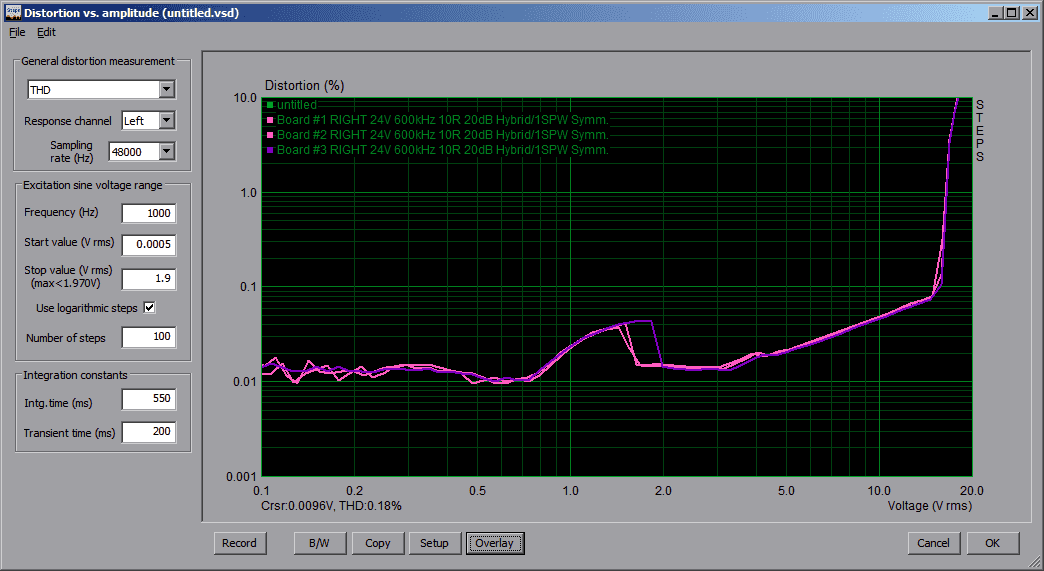

Right:
Den Bereich ab 3Vrms berücksichtigen wir nicht, der rechte Kanal läuft durchweg ein wenig "besser" (bis 1Vrms), den Knick haben sie alle.
Die Plot so wie im Datenblatt aussehen zu lassen ist leicht, man nimmt einfach wesentlich weniger Messschritte (steps), dann sieht man das nicht.
