(04.04.2017, 11:46 AM)christianw. schrieb: Wenn am Lade-C hinter dem Gleichrichter deine 300+V da sind und am Controller 0V an Vin, dann ist der Spannungsteiler verdächtig.

---

Hast du mal den RI Pin gegen Masse gemessen (stromlos)?

Pin 4 RI zu Pin 1 GND sind 26k Ohm.

Ich lade gleich ne Skizze hoch. Hab versucht PIN 3 zu tracen.

--

Ok. Ich denke ich habe eine Anomalie gefunden. Ein SMD Widerstand zeigt nicht an was er anzeigen sollte. Wobei dieser nach GND geht. Keine Ahnung ob das von Relevanz ist.
---

Muss sein. Denn Pin 3 nach Masse hat keinen Widerstand. Also keine Verbindung. Das wird denke ich nen kurzen im Controller bei Pin 3 verursacht haben? Oder der Stromfluss hat nen anderen Weg gefunden, denn die Messung ergibt sich gerade ohne dem kleinen ausgelötetem 4.7uF 50V ELKO. Daher gehts gerade nur in Richtung GND.

--

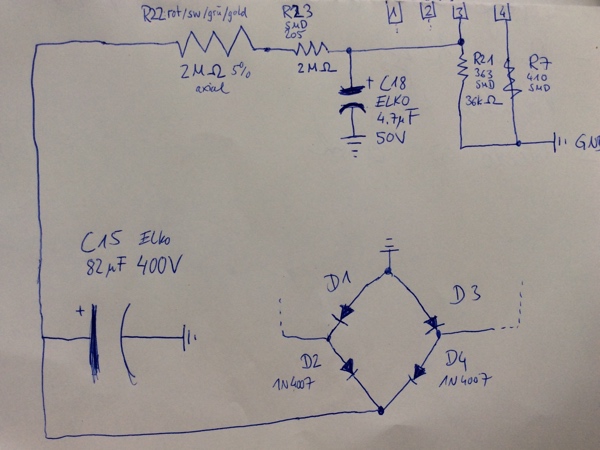

Pin 3 Tracing:



Beim Gleichrichter war ich verwirrt. Nicht beachten. Beim besagten Widerstand , handelt es sich um R21. Es solten 36kOhm zu messen sein , aber ich bekomme Overload. Mit C18 eingelötet , wäre es das gleiche Ergebnis , sehe ich gerade.
