01.12.2016, 07:29 PM
(Dieser Beitrag wurde zuletzt bearbeitet: 01.12.2016, 07:38 PM von christianw..)
-Die Frage, warum das Teil so klingt wie es klingt, kann eventuell folgendes zeigen.

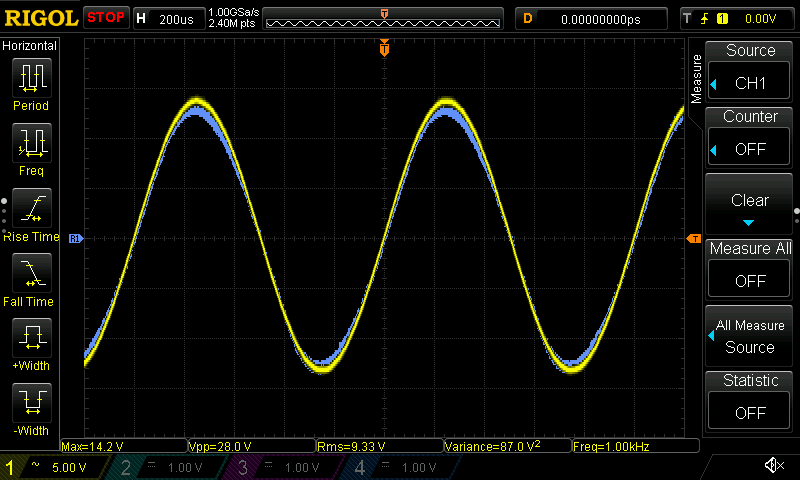

4R (blau) gegen 8R (gelb) bei 1kHz:
Leicht "Verbiegung". Das ändert sich mit niedrigerer Frequenz, hier 100Hz:

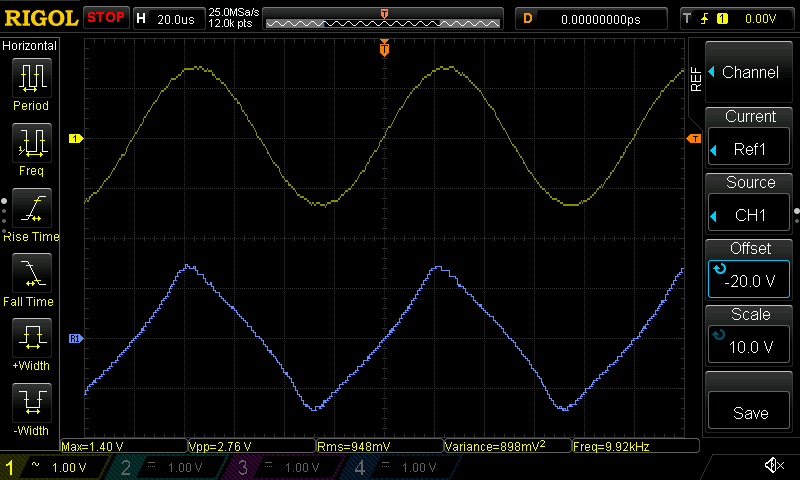

Mal in die andere Richtung geschaut, nun 10kHz:
Da stellt sich natürlich die Frage, wie sieht das Eingangssignal aus?
Eingangssignal (gelb) am Koppel-C (zwischen Amp-In und BT-Chip-Out), 4R (blau):
Der Grad der "Verbiegung" ist natürlich auch amplitudenabhängig, hier gemessen kurz vor Clipping. Kommt das vom Class-D Konzept oder von den Spulen?

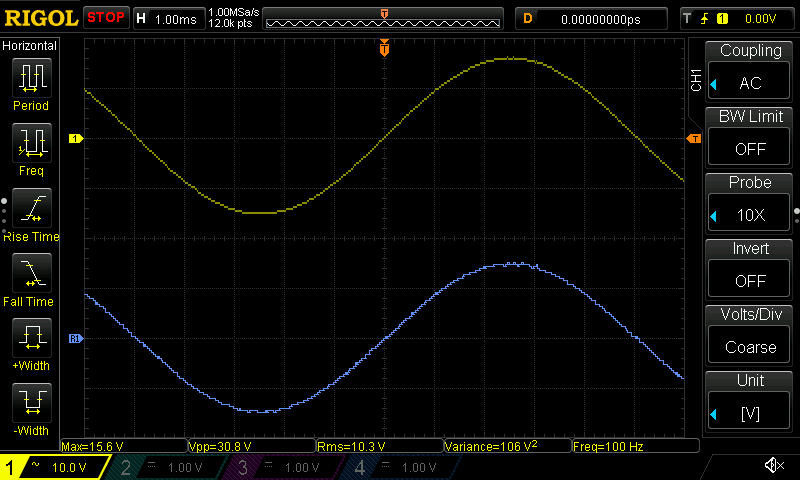

Davon angesehen, Clipping ist nicht symmetrisch, hier in 8R 100Hz:
