Für 7€ habe ich mir mal das hier gekauft:
http://www.ebay.com/itm/272376560787
Keine Knöpfe, kein Mikro, einfach "do it".
Das Teil ist nicht absolut rauschfrei, aber man muss schon einen Meter ran gehen um es zu hören. Klingt "rosa", keine digitalen Artefakte zu hören. Ein- und Ausschalten erfolgt "popfrei". Der BT/Audio Chip hat eine Automute-Funktion welche per Signalamplitude getriggert wird. Das ist blöd, wenn man Musik mit sehr leisen Passagen leise hört, da schaltet der Amp einfach mal stumm und hat auch ein kleines Delay.
Der BT-Chip ist abgeschliffen, es dauerte somit einige Stunden, die Type in Erfahrung zu bringen. (Pinout aufnehmen, Gehäusetype in China suchen etc.) Es handelt sich um den "JeiLi AC4601".
Die unteren 4 Pins auf der Rückseite der Platine sind, nicht wie zuerst vermutet UART TTL, USB. Das Teil kann wohl auch USB-Host für USB-Sticks, nicht getestet, aber es lässt sich einfach an den Rechner anstecken und meldet sich als 16bit/48kHz Audiodevice. (Spielt auch)
Unterstützt wird BT 2.1 SBC.
Datenblätter finden war dann die nächste Ausgabe (natürlich nur aus chinesischen Quellen zu haben)..
JieLi_AC4601_Datasheet.pdf (Größe: 302,62 KB / Downloads: 6.153)
JieLi_AC4601_Standard_Implementation.pdf (Größe: 78,95 KB / Downloads: 1.349)

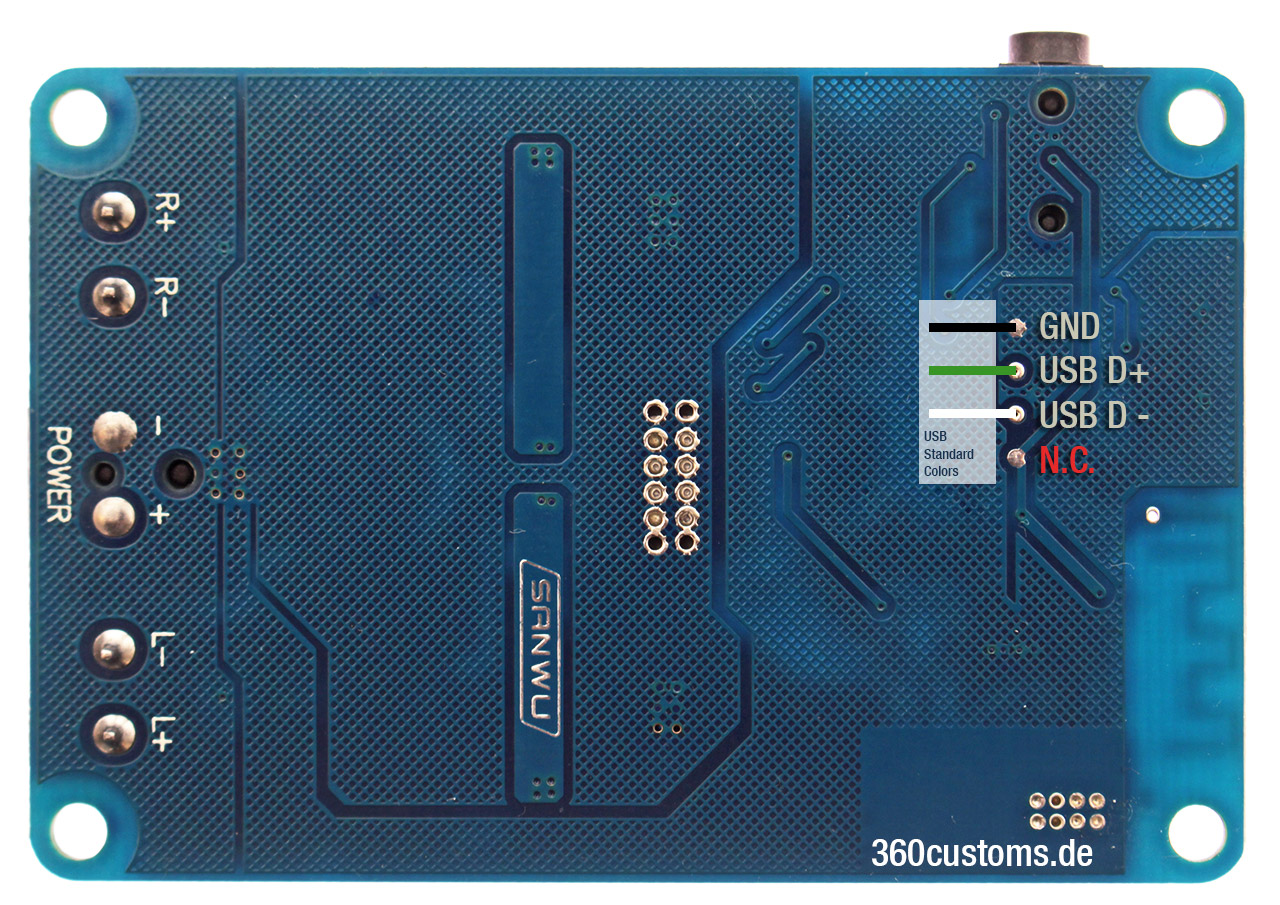

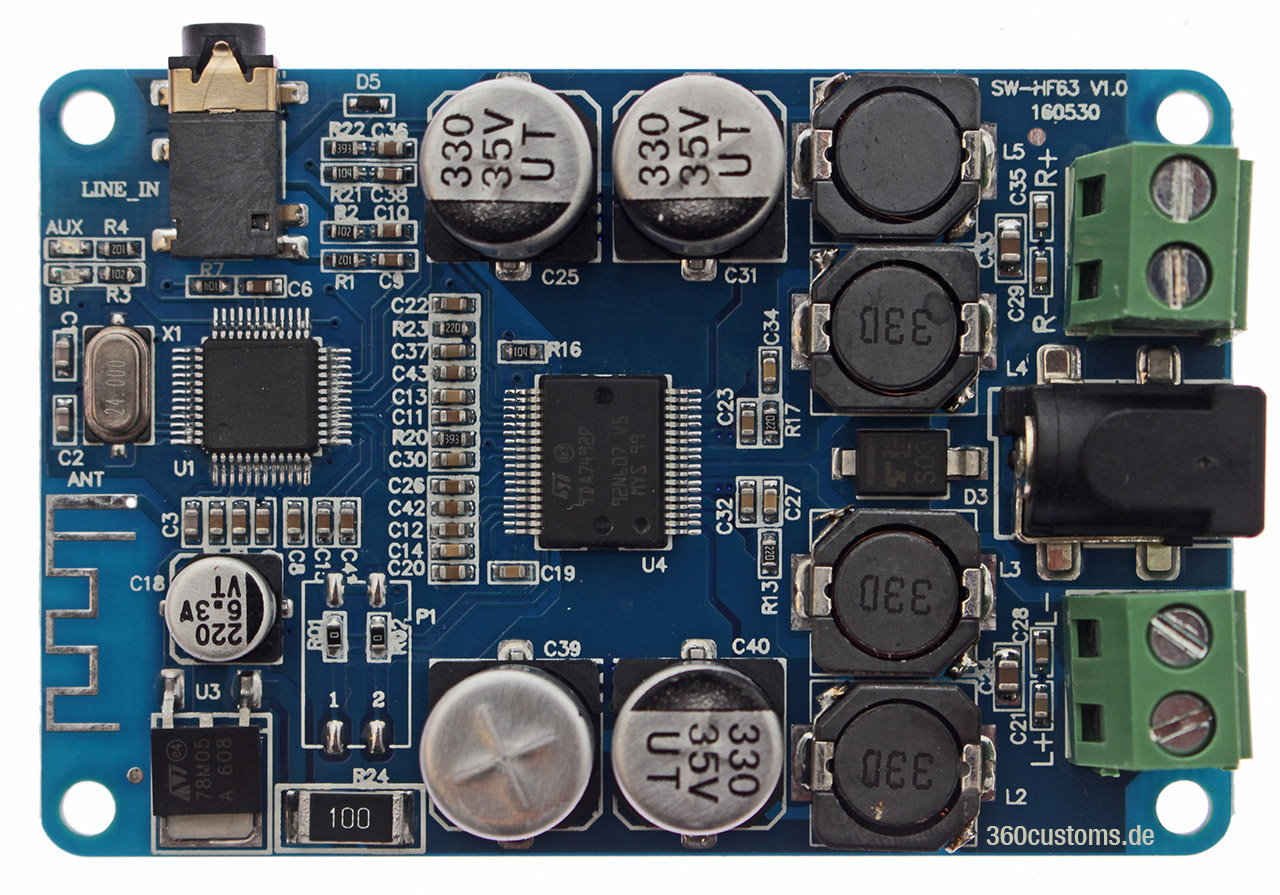

So siehts aus + USB-Patch:
Messungen:
Vor dem Koppel-C des Amps, also am Ausgang des BT-DAC (dieser ist SE/unsymm):

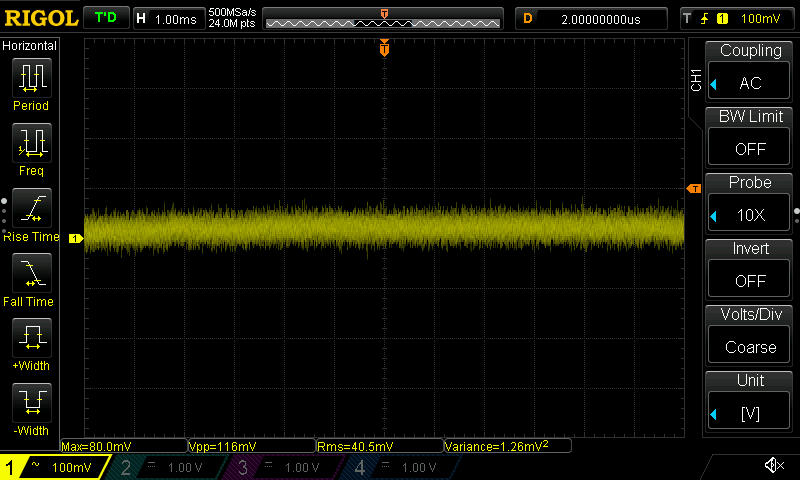

Kein Eingangssignal:

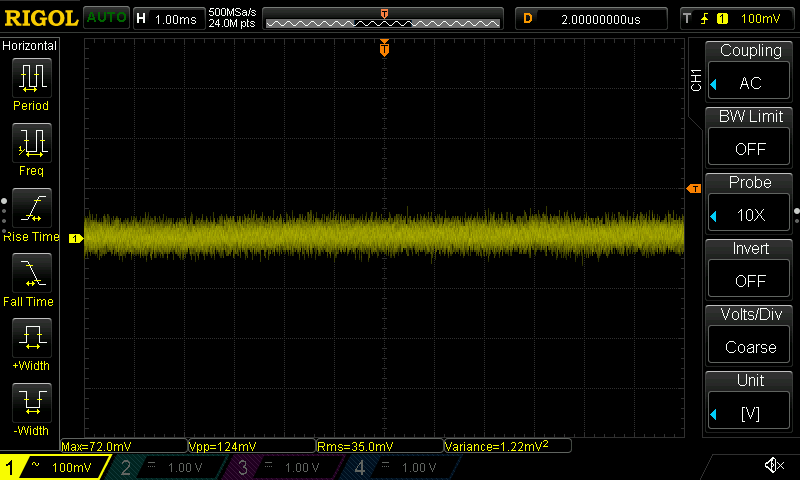

Minimales Eingangssignal BT:
Minimales Eingangssignal Line:
1kHz Messungen

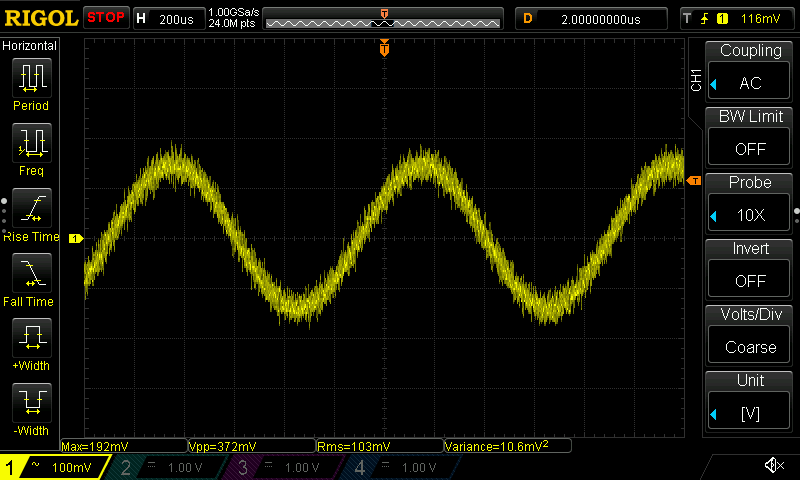

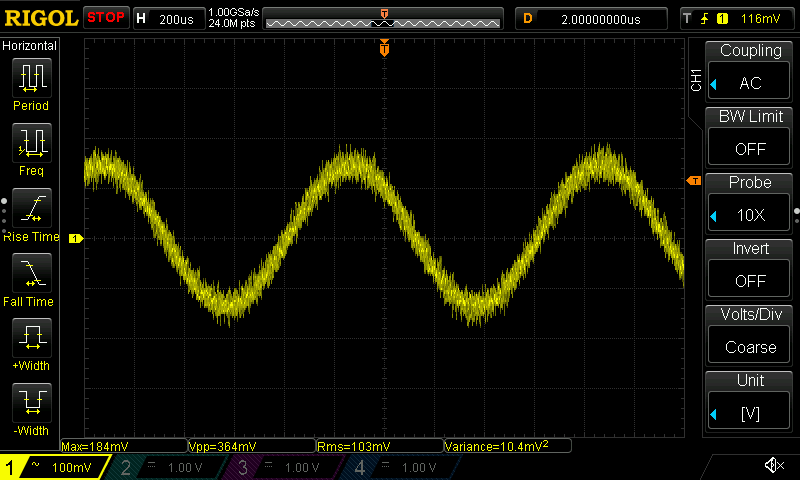

100mV BT:
100mV Line:

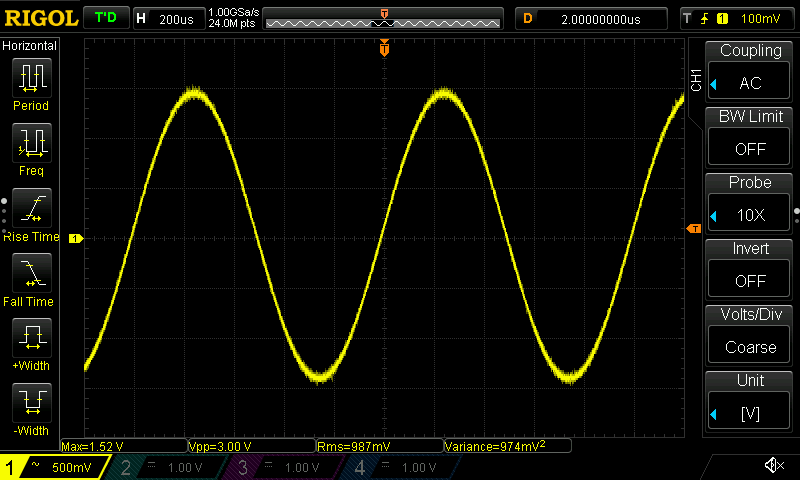

1V BT:
1V Line:
Ausgangsseitige Messung an 4R Widerstandslast:

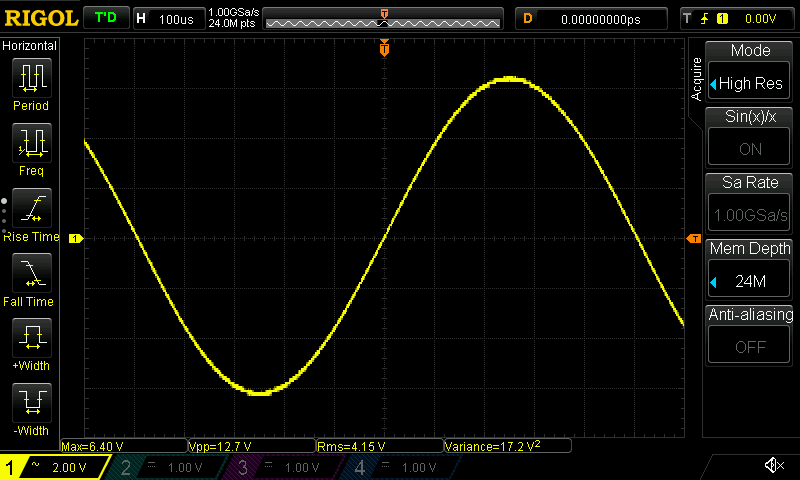

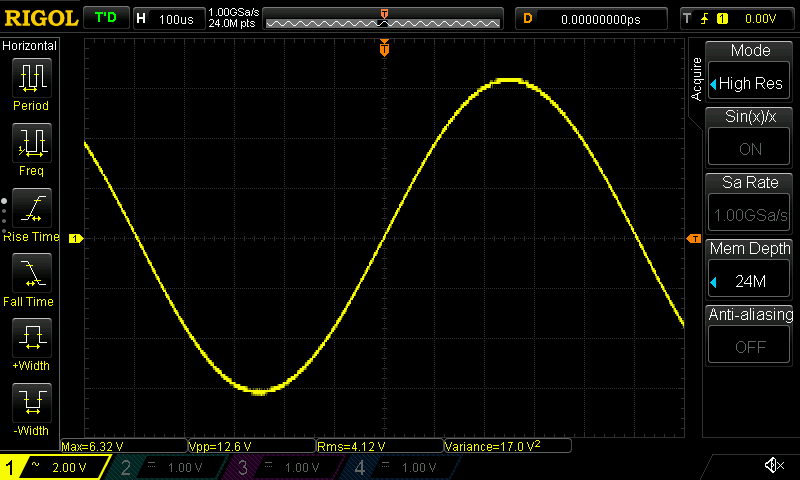

4.12V BT:
4.12V Line:

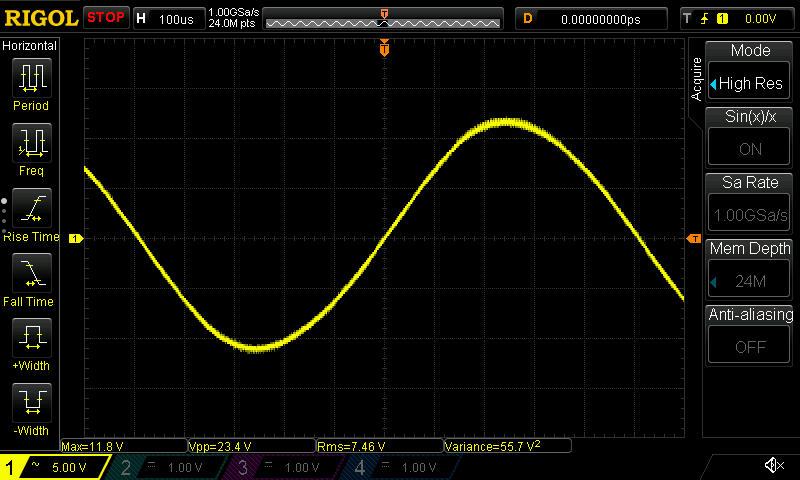

Kurz vor Clipping Line:
Leichtes Clipping Line:
Nach ca. 20 Sekunden limitiert der TDA7492P und schaltet ab. (1 Kanal belastet)
Muted Input (BT Quelle) am Ausgang:

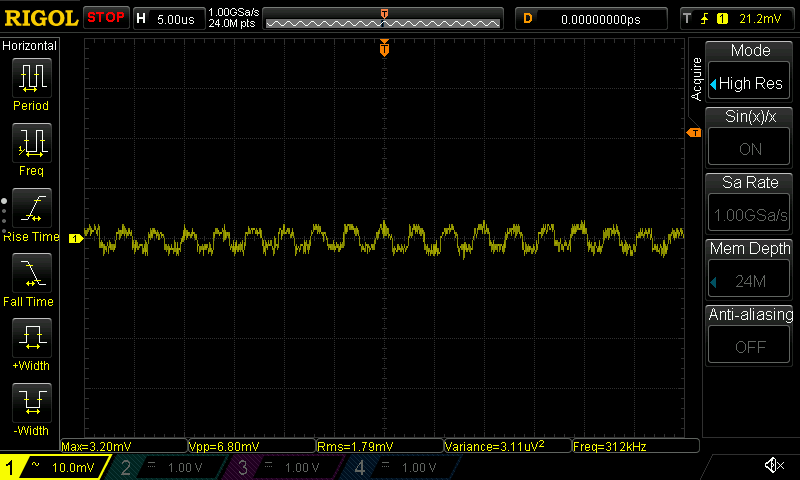

Schaltfrequenz am Ausgang (ohne Eingangssignal):
