31.10.2016, 01:44 PM
(Dieser Beitrag wurde zuletzt bearbeitet: 31.10.2016, 01:48 PM von MP1993.)
Ich werde das mit dem verdrillen mal ausprobieren.
Hier noch ein Bild von der TPA6132 Platine.

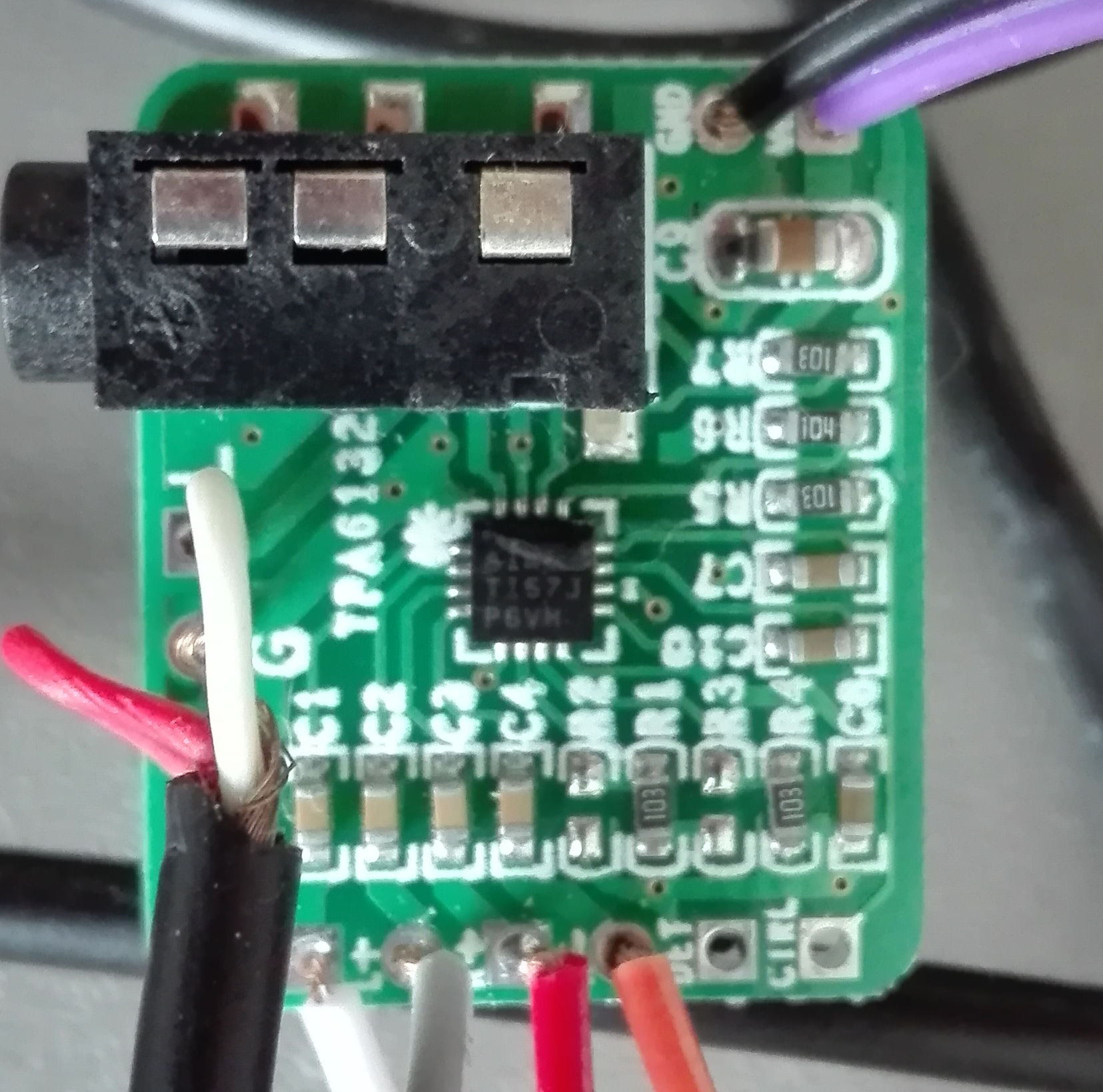

Oberseite:

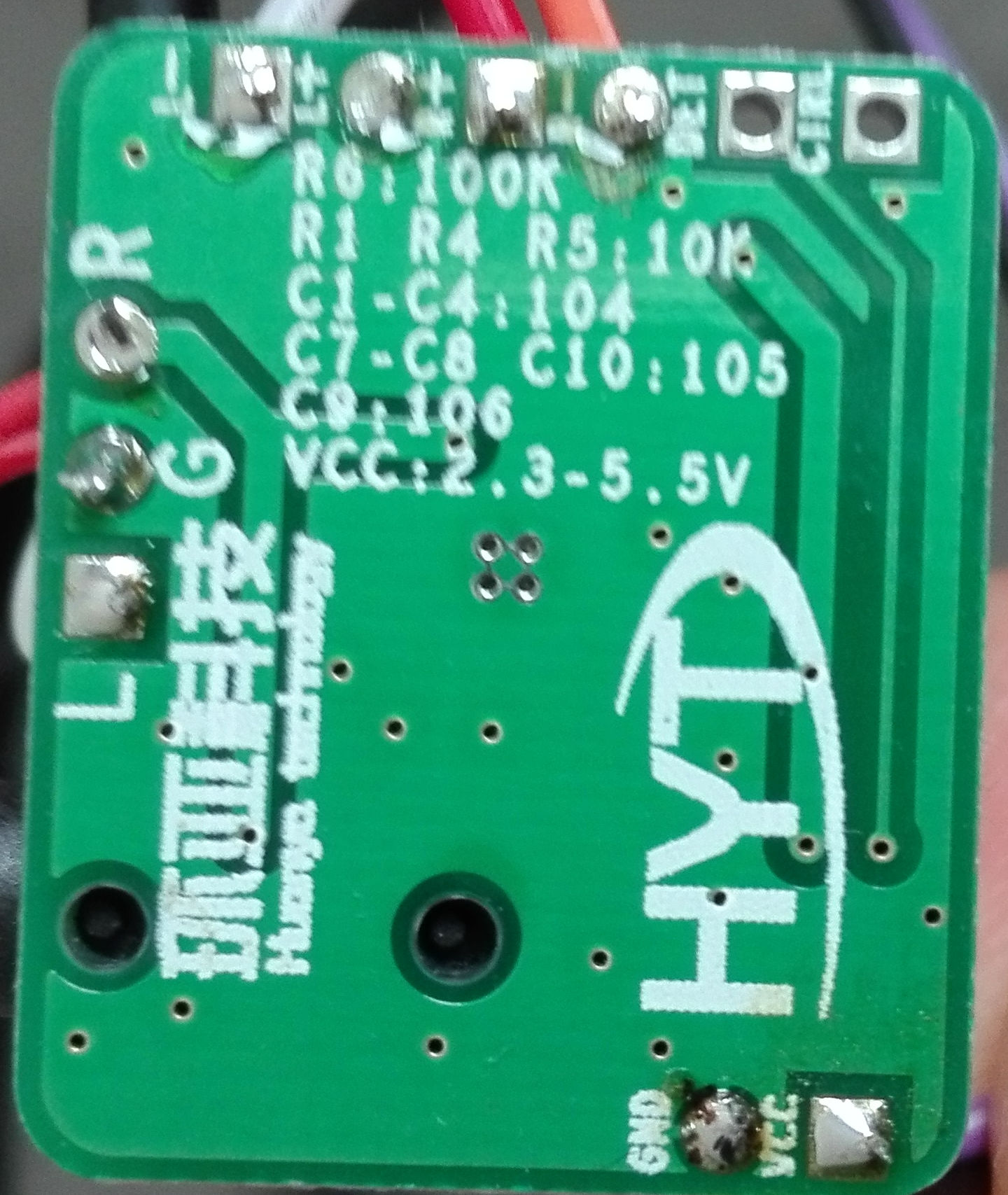

Unterseite:
Der Kondensator(C 7) an HPVDD ist ca. 1cm entfernt. Dahinter direkt mit VIA zur Massefläche auf der unteren Seite.
Der Kondensator (C 8) an HPVSS ist weiter entfernt ca. 13mm.
Also meine Unerfahrene Meinung ist, dass das Layout so nicht Optimal von der Funktion ist. Optisch sehr schön, aber die Bauteile hätte ich anders platziert.
