Der Synchrongleichrichter im Lastfall
Die max Durchflußspannung über den drain-source-Strecken kann man ermitteln aus der max gate-Ansteuerspannung, solange noch keine Übersteuerung auftritt (Vgate < 9V).
Da der OPV einen linearen Verstärker darstellt, wird sie ausgeregelt auf Vds = Vgs/gain.

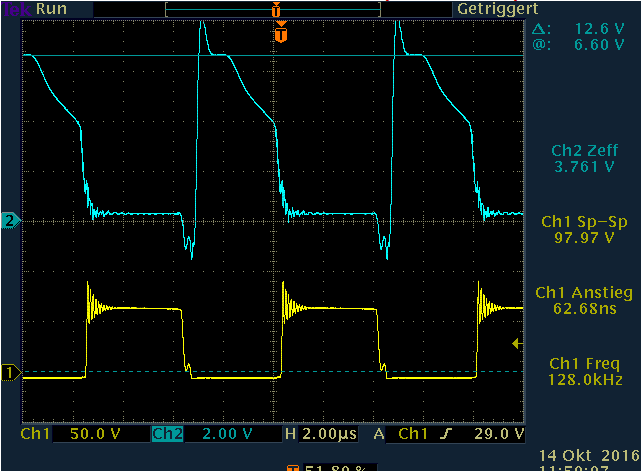

Die Messung bei 337W Eingangsleistung zeigt eine max gate-Spannung von 6,6V.
Die Durchflußspannung des Synchrongleichrichters erreicht hier demnach 6,6V/50=132mV
Die max Durchflußspannung über den drain-source-Strecken kann man ermitteln aus der max gate-Ansteuerspannung, solange noch keine Übersteuerung auftritt (Vgate < 9V).
Da der OPV einen linearen Verstärker darstellt, wird sie ausgeregelt auf Vds = Vgs/gain.
Die Messung bei 337W Eingangsleistung zeigt eine max gate-Spannung von 6,6V.
Die Durchflußspannung des Synchrongleichrichters erreicht hier demnach 6,6V/50=132mV
